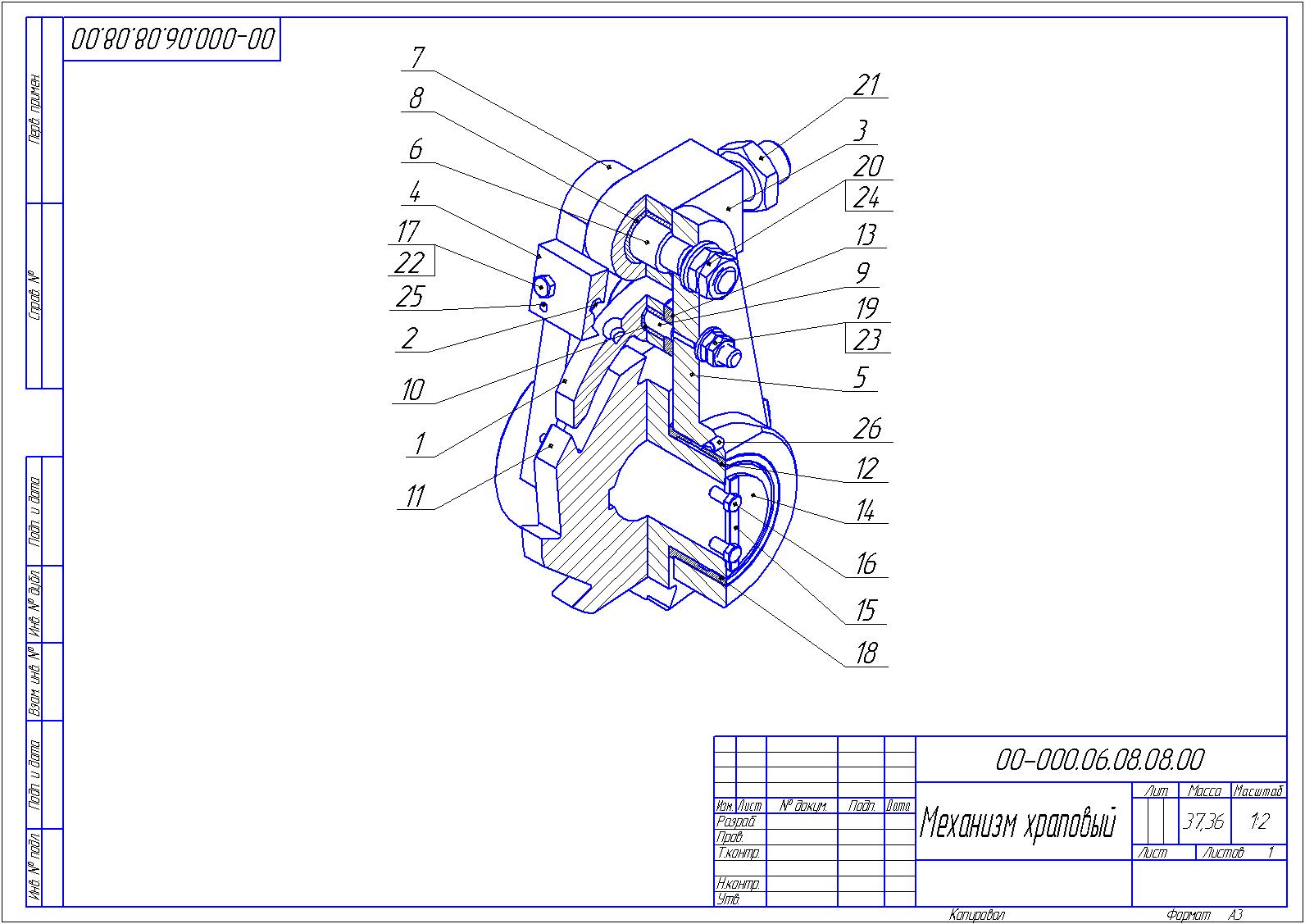

Механизм храповой 00-000.06.08.08.00
Механизм храповой является разновидностью зубчатых зацеплений и служит для преобразования поступательного движения цилиндра , во вращательное движение шестерни, насаженной на вал.
Список используемой литературы: Дукмасова В.С. (ред). Альбом заданий для выполнения сборочных чертежей.

Состав: Механизм храповый (СБ), Деталировка (собачка, пружина, проушина, палец, втулка, панка, щека левая, щека, кольцо, втулка, шайба, планка, храповик), Спецификация. Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:
Втулка _ 00-000.06.08.08.10,08.cdw
Втулка _ 00-000.06.08.08.12.cdw
Деталь _ 00-000.06.08.08.07.cdw
Деталь _ 00-000.06.08.08.11.cdw
Кольцо _ 00-000.06.08.08.13.cdw
Mekhanizm_khrapovy__00-000_06_08_08_00.cdw
Палец _ 00-000.06.08.08.06_09.cdw
Планка _ 00-000.06.08.08.04.cdw
Планка _ 00-000.06.08.08.15.cdw
Проушина _ 00-000.06.08.08.03.cdw
Пружина _ 00-000.06.08.08.02.cdw
Собачка_00-000.06.08.08.01.cdw
Шайба _ 00-000.06.08.08.14.cdw
Щека _ 00-000.06.08.08.05.cdw
Механизм храповой 00-000.06.08.08.00.cdw
