Обучающий материал. Размеры для справок.

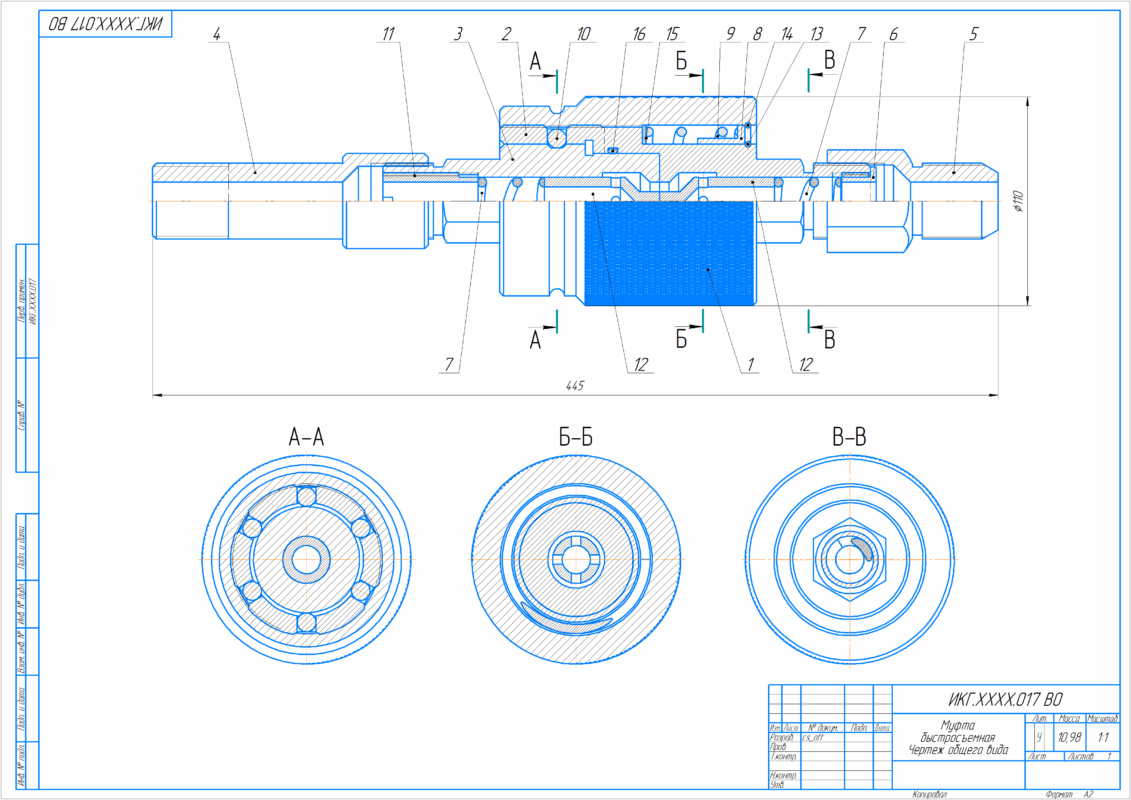

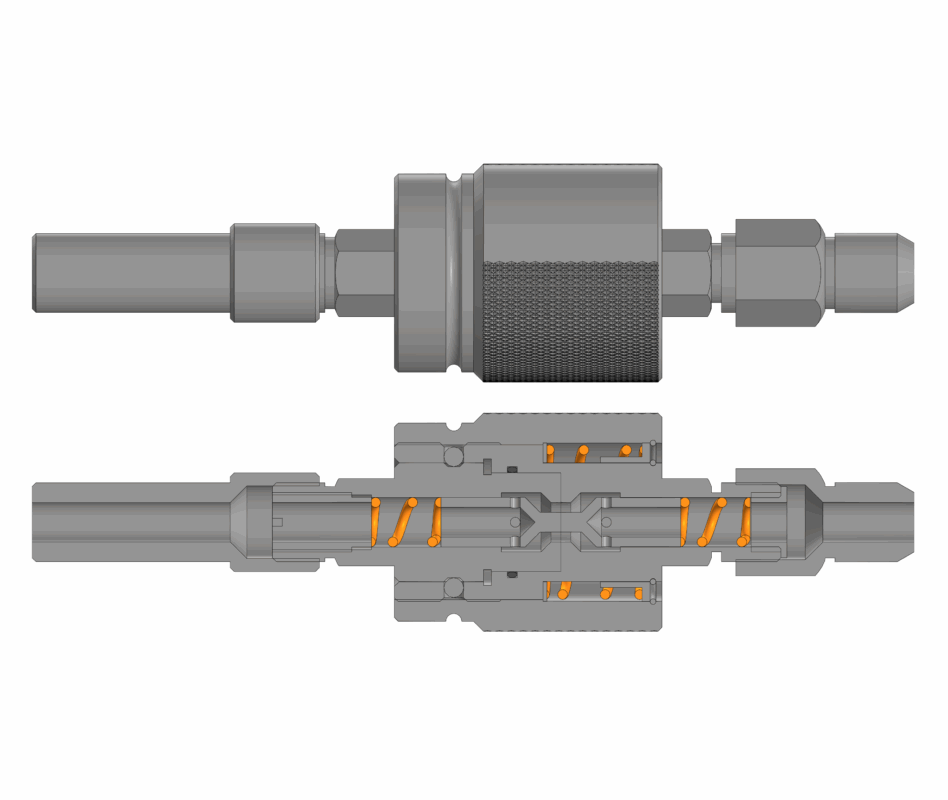

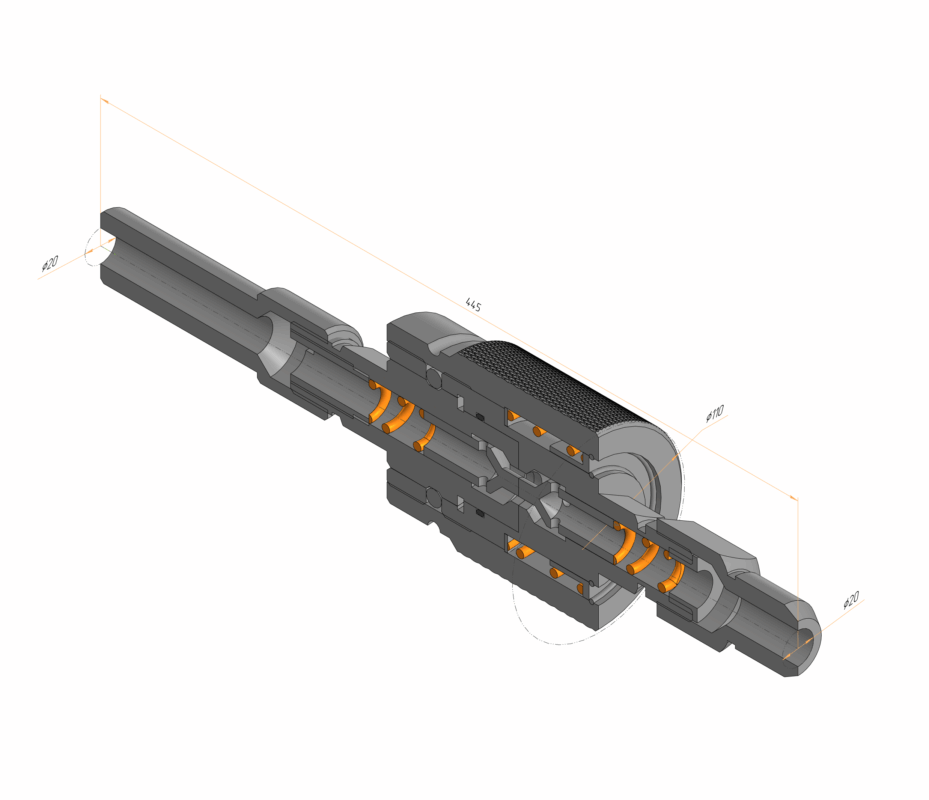

Быстроразъемная муфта (БРМ) с клапанами с двух сторон (двустороннего запирания) предназначена для соединения шлангов, рукавов, различных частей промышленного оборудования, позволяет произвести быстрое соединение энергоконтуров. Модель состоит из двух сборочных единиц: ниппеля и розетки.
Клапаны поз.12 расположены симметрично относительно главной оси муфты, прижаты пружинами поз.7 и регулируются втулками поз.6 и поз.11.
Вращая втулку поз.1 в одном направлении можно сжать пружину поз.9 через втулку поз.8, вдавить в пазы наружной полумуфты поз.2 шарики поз.10 и рассоединить БРМ. Вставив внутреннюю полумуфту поз.3 во внешнюю и вращая втулку в противоположном направлении можно соединить БРМ.
В разъемном соединении муфты в разе расположено уплотнительное кольцо поз.16 для герметизации соединения.
Штуцеры поз.4 устанавливаются на резьбы внешние М40 полумуфт и предназначены для подключения БРМ ко внешним изделиям.

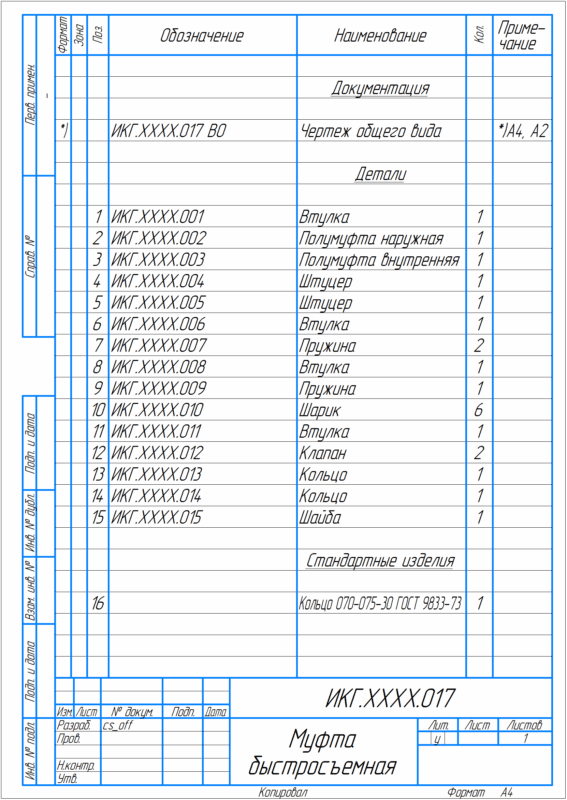

Детали: 1-втулка (Сталь40 ГОСТ 1050-94); 2-полумуфта наружная (Сталь 40 ГОСТ 1050-94); 3-полумуфта внутренняя (Сталь 40 ГОСТ 1050-94); штуцер (Сталь 40 ГОСТ 1050-94); 4-штуцер (Сталь 40 ГОСТ 1050-94); 5-штуцер (Сталь 40 ГОСТ 1050-94); 6-втулка (Сталь 40 ГОСТ 1050-94); 9-пружина (Сталь 65Г ГОСТ 1050-94); 10-шарик (Сталь 45 ГОСТ 1050-94) (6шт.); 11-втулка (Сталь 40 ГОСТ 1050-94); 12-клапан (Сталь 45 ГОСТ 1050-94) (2шт.); 13-кольцо (Сталь 65Г ГОСТ 1050-94); 14-кольцо (Сталь 65Г ГОСТ 1050-94); 15-шайба (Сталь 40 ГОСТ 1050-94);
стандартные изделия: 16-кольцо 070-075-30 ГОСТ 9833-73.
