Муфта фрикционная 01. 024

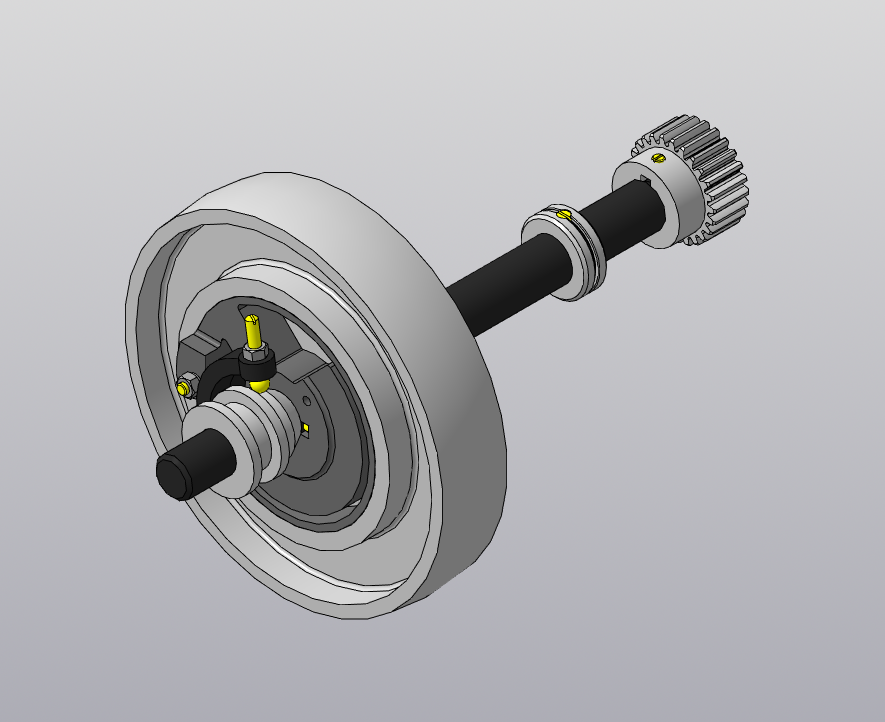

Сборочная твердотельная 3D модель муфты в Компас-3D с комплектом составных деталей. Фрикционная муфта предназначена для передачи крутящего момента с вала на шкив посредством диска включения из-за возникновения сил трения. Крутящий момент на вал передаётся от двигателя посредством зубчатой передачи. Шкив установлен на валу на подшипнике скольжения. К подшипнику подаётся смазка через маслёнку. Есть возможность прекратить передачу крутящего момента (выключения передачи) путём отвода втулки из под пальца рычага.
Альбом сборочных чертежей для деталирования и чтения. (Ленова В. А.; Галанина О. П.) Вариант: 01. 024 "Муфта фрикционная"
