Насос 01.000
Российский государственный профессионально педагогический университет
Кафедра технологии машиностроения
Работа по дисциплине компьютерная инженерная графика
Деталирование
Екатеринбург 2019
Учебник Аксарина П.Е. - "Чертежи для деталирования".
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В корпусе запрессована бронзовая втулка, обеспечивающая трение скольжения. Соосно с ротором в корпусе монтируется гильза, положение которой фиксируется штифтом . В паз ротора входят пластины. Последние при работе плотно прижимаются пружиной к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.

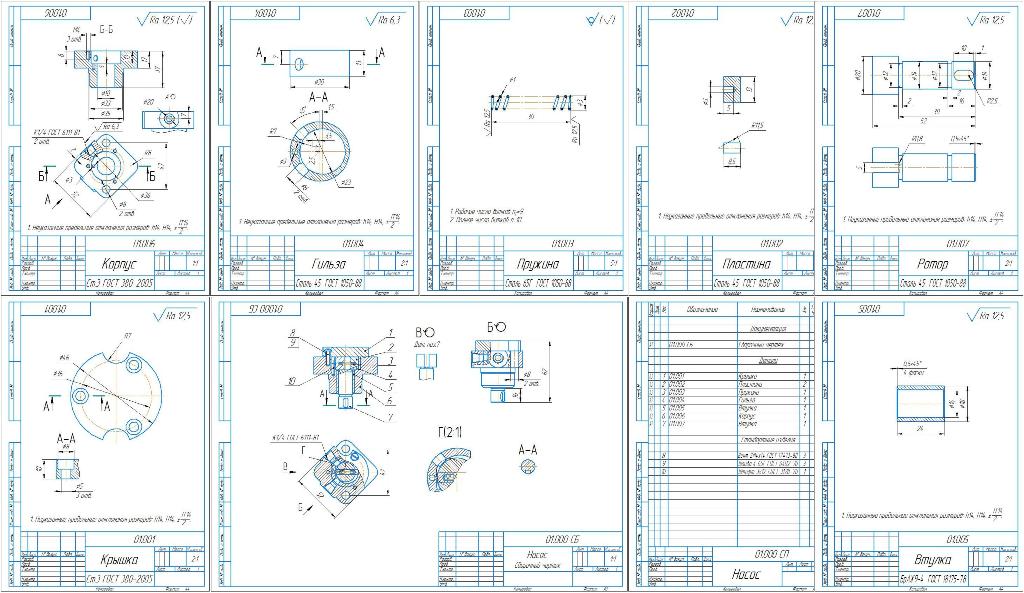

Состав: Насос(СБ), Спецификация, Крышка, Пластина, Пружина, Гильза, Втулка, Корпус, Ротор, Корпус аксонометрия
Софт: КОМПАС-3D 17
