Насос 42.000 СБ Аксарин

0
81
1688
20
1

«УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» в г. ОКТЯБРЬСКИЙ
кафедра нефтепромысловых машин и оборудования
предмет: инженерная графика
Контрольная работа за 3 семестр
Октябрьский 2017

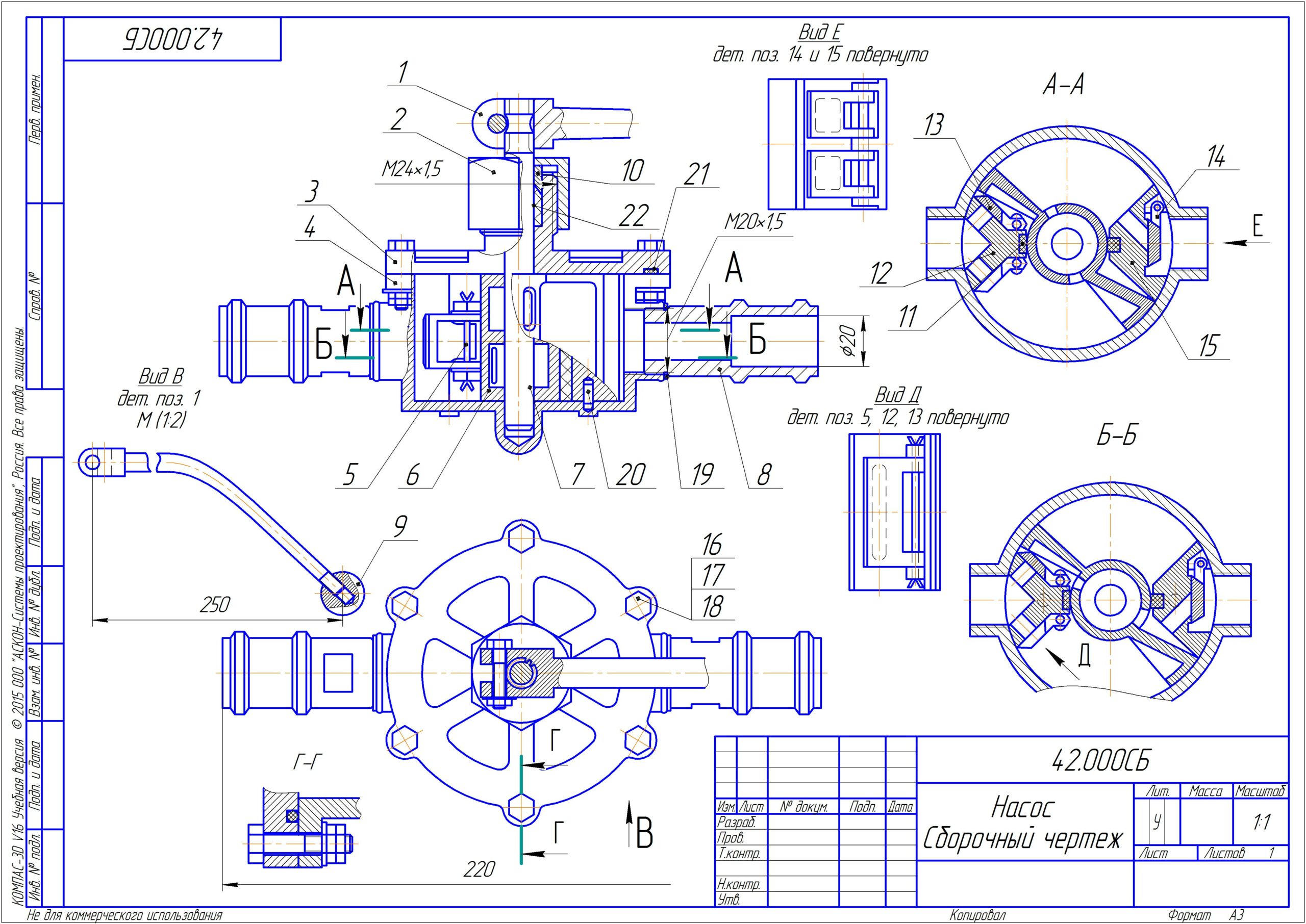

Чертеж по учебнику Аксарина П.Е. - "Чертежи для деталирования"

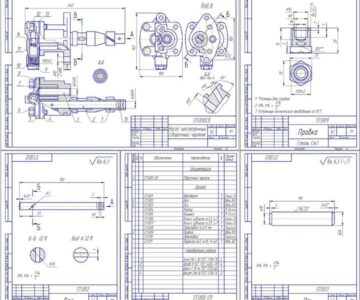

деталирование чертежа сборочной единицы;
построение сборочного чертежа и составление спецификаций;



Дата
23.03.2017
Язык
Русский
Состав
Насос СБ, Деталировка, Спецификация
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Насос
    • Сборочный.cdw
    • Насос _ ИГ 3.003.007.000 СП.spw
    • Втулка _ ИГ 3.005.007.010.cdw
    • Ось крыльчатки _ ИГ 3.005.007.007.cdw
    • Гайка _ ИГ 3.005.007.002.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 1
user-avatar

Не вся деталировка, где первая деталь, разочарована
