Насос лопастной

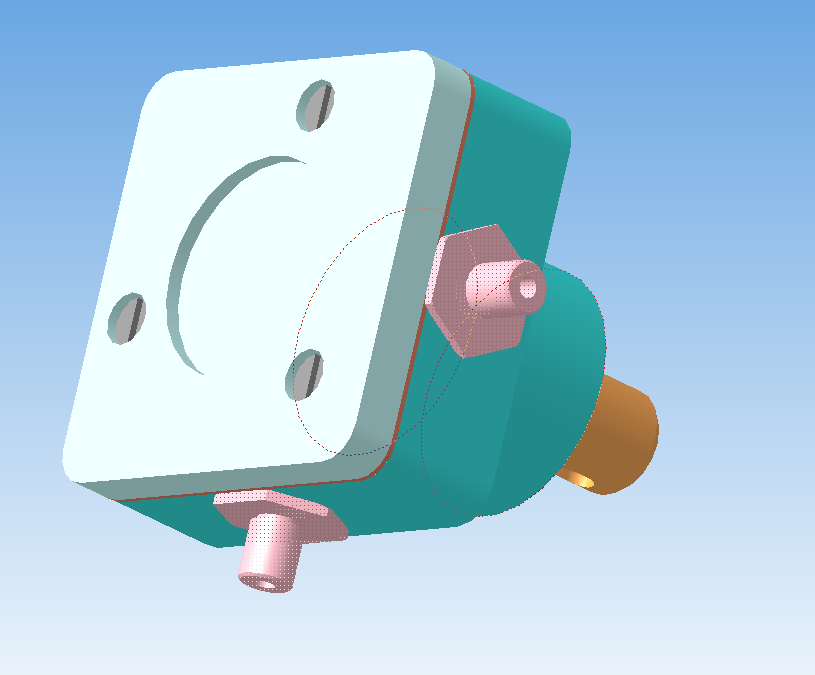

Учебная модель "Построение трехмерных сборочных единиц в системе «КОМПАС 3D»". Вариант 53. Насос лопастной устройство для преобразования механической энергии двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или для получения сжатых газов. В валике насоса, в его утолщенной цилиндрической части имеется прорезь, куда вставлены две лопатки, между которыми находится пружина, прижимающая лопатки к цилиндру корпуса. По отношению к цилиндру вала цилиндр корпуса расположен с эксцентриситетом, т. е. со смещением оси диска относительно оси вала. Благодаря этому жидкость, поступающая в боковой штуцер, перегоняется лопатками в верхний штуцер. Насос прикрывают крышка и прокладка, закрепленные тремя винтами.

Состав: 3D сборка, корпус, валик, крышка, прокладка, лопатка, пружина, штутцер Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
прокладка.m3d
пружина.m3d
Сборка.a3d
штуцер_v1.m3d
Korpus1.m3d
Валик_v1.m3d
Крышка.m3d
Лопатка.m3d
