Насос шестеренный МЧ00.20

Витебский государственный технологический университет
Факультет информационных технологий и робототехники
Расчётно-графическая работа

Боголюбов С.К. Чтение и деталирование сборочных чертежей. Машиностроение, 1986. Задание номер МЧ00.20 Насос шестеренный. В архиве 3д и чертежи

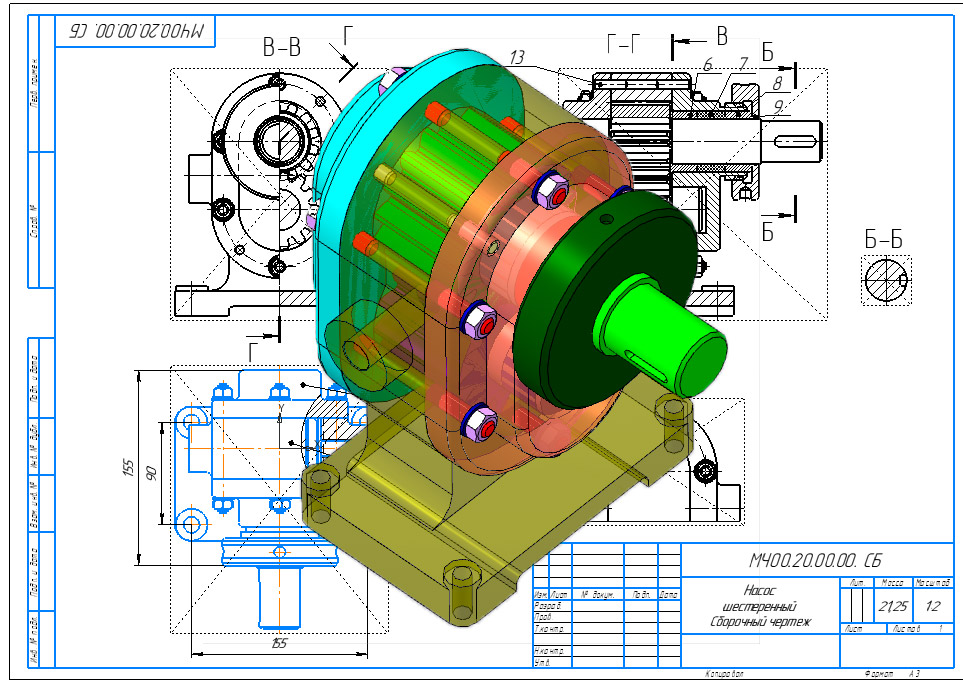

1. Чертёж Насос шестеренный МЧ 00.20.00.00.
2. Детали Вал-шестерня, Ведомое зубчатое колесо, Втулка 1, Втулка 2, Гайка круглая, Гайка, Корпус, Крышка, Крышка2

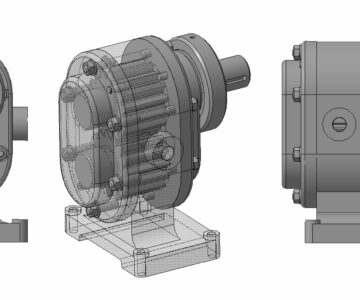

3. Сборка
4. Спецификация

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация, 3D Сборка

Софт: КОМПАС-3D 16.1

Файлы:
НШ/
НШ/3D v1/
НШ/3D v1/Вал-шестерня.m3d
НШ/3D v1/Гайка.m3d
НШ/3D v1/Кришка2.m3d
НШ/3D v1/Сборка.a3d
НШ/3D v1/Втулка 2.m3d
НШ/3D v1/Насос шестеренный _ МЧ 00.20.00.00..cdw
НШ/3D v1/Корпус.m3d
НШ/3D v1/Гайка круглая.m3d
НШ/3D v1/Втулка 1.m3d
НШ/3D v1/Кришка.m3d
НШ/3D v1/Ведомое зубчатое колесо.m3d
НШ/Чертежи/
НШ/Чертежи/МЧ00.20.00.04_Ведомое зубчатое колесо.cdw
НШ/Чертежи/МЧ00.20.00.02_Крышка.cdw
НШ/Чертежи/МЧ00.20.00.03_Крышка.cdw
НШ/Чертежи/МЧ00.20.00.08_Втулка.cdw
НШ/Чертежи/МЧ00.20.00.01_Корпус.cdw
НШ/Чертежи/МЧ00.20.00.00 СБ_Насос шестеренный.cdw
НШ/Чертежи/МЧ00.20.00.00 СБ_Насос шестеренный.cdw
НШ/Чертежи/МЧ00.20.00.01_Корпус аксонометрия.cdw
НШ/Чертежи/МЧ00.20.00.07_Втулка.cdw
НШ/Чертежи/МЧ00.20.00.06_Гайка круглая.cdw
НШ/Чертежи/МЧ00.20.00.05_Вал шестерня.cdw
НШ/3D v2/
НШ/3D v2/Фрагмент.frw
НШ/3D v2/кольцо.m3d
НШ/3D v2/крышка2.m3d
НШ/3D v2/корпус.m3d
НШ/3D v2/втулка2.m3d
НШ/3D v2/вал-шестерня.m3d
НШ/3D v2/Сборка.a3d
НШ/3D v2/гайка.m3d
НШ/3D v2/крышка1.m3d
НШ/3D v2/сборочный чертеж1.cdw
НШ/3D v2/Спецификация.spw
НШ/3D v2/вал-шестерня 2.m3d
НШ/3D v2/втулка1.m3d
