Конкурс асов
3D-моделирования 2018

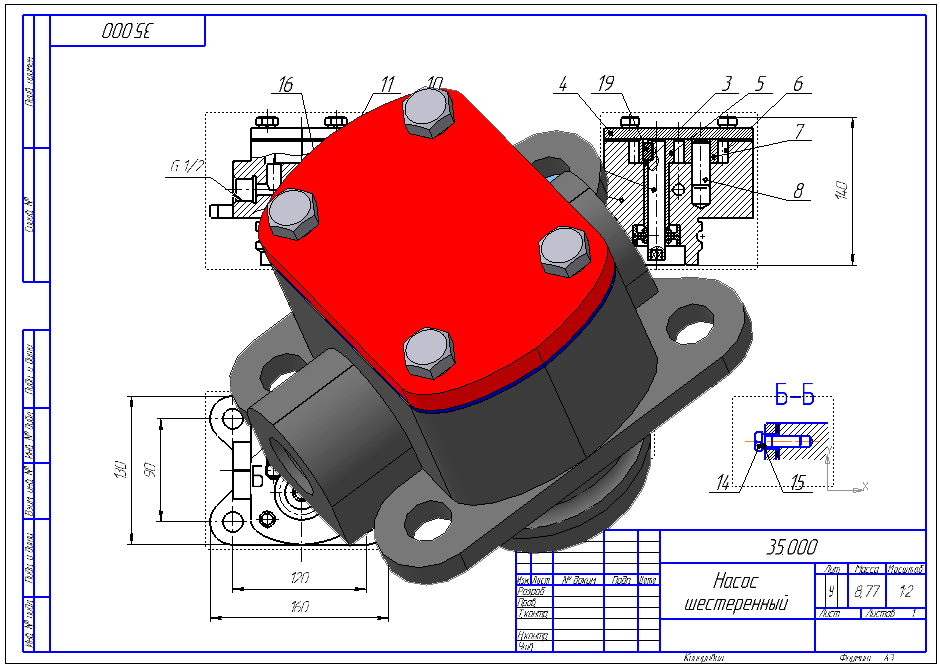

Насос шестеренный 35.000 СБ

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра начертательной геометрий
Дисциплина компьютерная графика

Шестеренные насосы применяются для подачи жидкости под давлением до 0.03 Па и могут быть использованы для подачи горючего и смазочного материала любой вязкости.
Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание Насос шестеренный 35.000

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14
