Обойма пружинная (5 вариант)
Курганский государственный университет, транспортные системы, инженерная и компьютерная графика, контрольная работа, 2 курс 2020г
Вариант контрольной работы №5. Задание - выполнить чертеж детали в компасе (обойма пружинная) из методички доц. Иванова В.В.
Выполнить 3D модели всех деталей сборочной единицы в компасе. Выполнить сборку в компасе

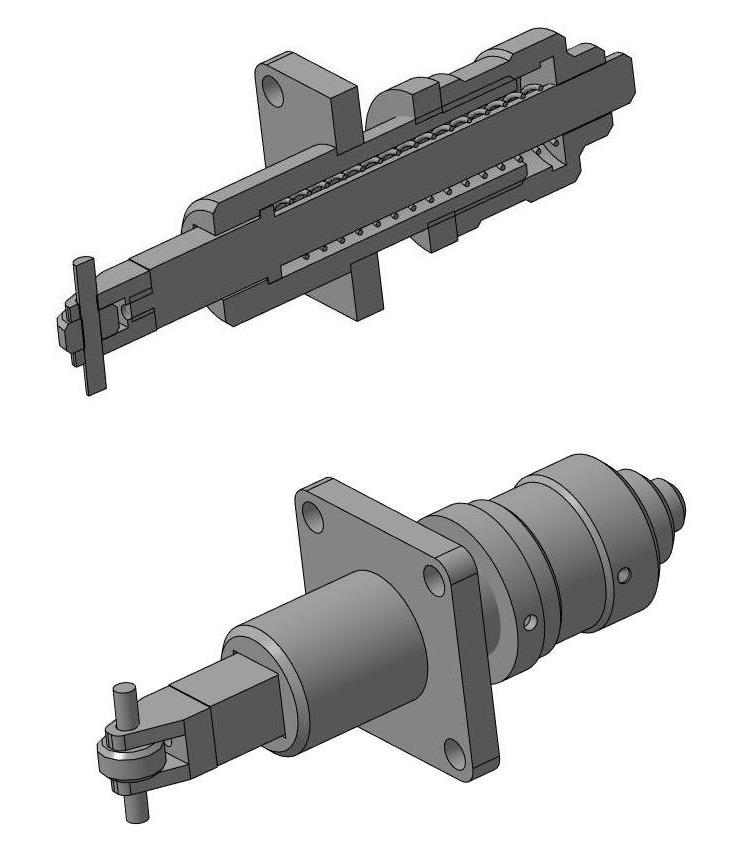

Состав: Ассоциативный чертеж деталей стакан и корпус, Вилка(3D), гайка(3D), Корпус(3D), обойма пружинная(3D сборка), пружина(3D), ролик(3D), стакан(3D), фланец(3D), шток(3D), методичка
Софт: КОМПАС-3D 18
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
