Опора подшипниковая МЧ00.43.00.00 СБ

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Задание с альбома Боголюбова МЧ00.43.00.00 СБ

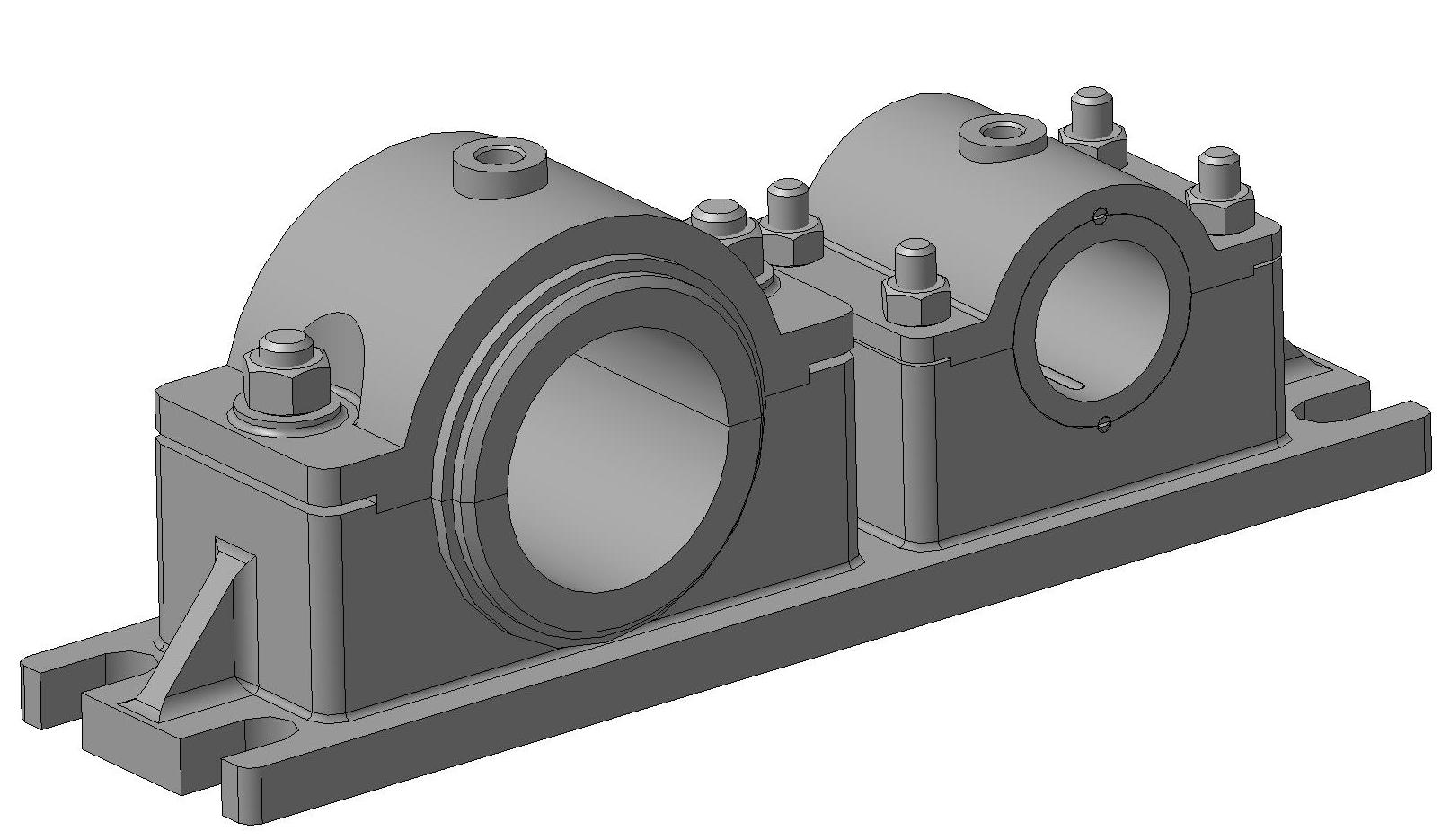

Подшипниковая опора служит для установки в нее вращающихся валов машин и механизмов. Она состоит из
двух подшипников скольжения, установленных в одном корпусе поз. 1. Концы валов (цапфы) располагаются в
подшипниках и при вращении скользят по внутренней поверхности бронзовых вкладышей поз. 3,5 и 6,
закрепленных в корпусе поз. 1 крышками поз. 2 и 4. Для уменьшения трения и изнашивания трущиеся
поверхности смазываются маслом, которое подается из масленок, устанавливаемых в резьбовые отверстия
крышек поз. 2 и 4. Масло поступает через отверстия во вкладышах поз. 3 и 5 и растекается по канавкам
вкладышей. Для предотвращения осевого сдвига вкладыши поз. 5 и 6 имеют буртики, а вкладыш поз. 3
закрепляется винтами поз. 7. Отверстия для данных винтов сверлятся при сборке.

Состав: Сборочный чертеж, деталировка, 3D-модели всех деталей, 3D-сборка, спецификация Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Просмотр файлов
Кришка.cdw
Кришка.m3d
Крышка большая.cdw
Крышка большая.m3d
Опора подшипниковая сборочный чертеж.cdw
Сборка.a3d
Спецификация .cdw
Аксонометрия.cdw
Вкладиш верхній.cdw
Вкладиш верхній.m3d
Вкладиш нижній.cdw
Вкладиш нижній.m3d
Вкладиш.cdw
Вкладиш.m3d
Корпус.cdw
Корпус.m3d
