Пневмоаппарат золотниковый. 05.000.00СБ

Устройство предназначено для отключения рабочей камеры от магистрали и сообщения этой камеры с атмосферой при повороте входного рычага на заданный угол. При возврате рычага в начальное положение золотник соединяет камеру с атмосферой и подключает магистрали. Смазка на трущиеся поверхности распределяется с помощью поршня.
Взято из " Учебное пособие инженерная и компьютерная графика" Королев Ю.И , Устюжина С.Ю. Издание 2014 года. Работа была выполнена в ознакомительных целях.

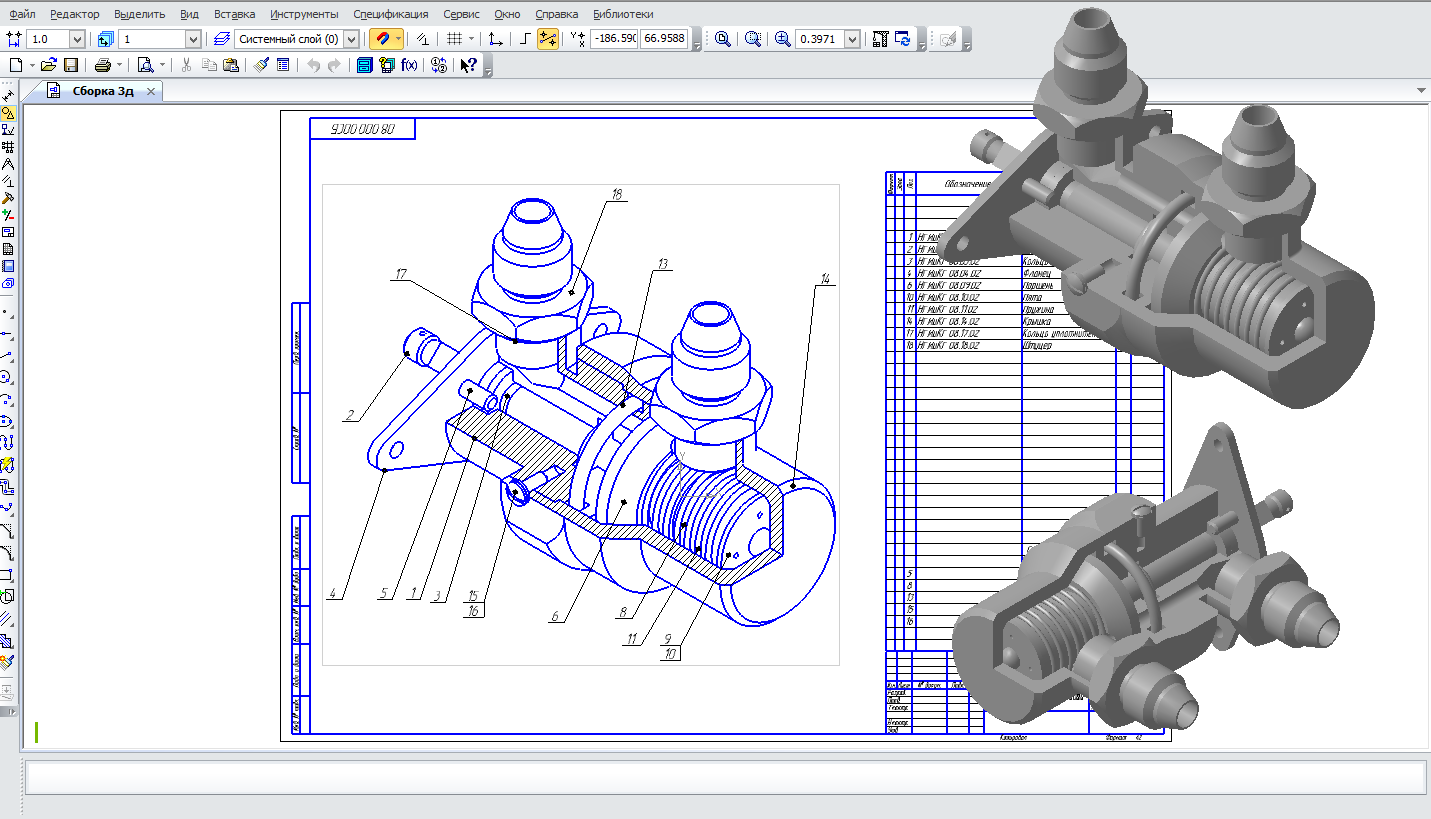

Состав: 3D-модели, спецификация, Сборочный чертеж(СБ). Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:
05.000.00СБ/
05.000.00СБ/Винт.m3d
05.000.00СБ/Сборка2.cdw
05.000.00СБ/Кольцо6.m3d
05.000.00СБ/Кольцо5.m3d
05.000.00СБ/Пята.m3d
05.000.00СБ/Шайба.m3d
05.000.00СБ/Кольцо4.m3d
05.000.00СБ/Фланец.m3d
05.000.00СБ/Корпус.m3d
05.000.00СБ/Сборка.spw
05.000.00СБ/Шарик.m3d
05.000.00СБ/Пневмоаппарат золотниковый.a3d
05.000.00СБ/Кольцо2.m3d
05.000.00СБ/Вал.m3d
05.000.00СБ/Кольцо3.m3d
05.000.00СБ/Кольцо1.m3d
05.000.00СБ/Золотник.m3d
05.000.00СБ/Штуцер.m3d
05.000.00СБ/Крышка.m3d
05.000.00СБ/Поршень.m3d
05.000.00СБ/Пружина.m3d
05.000.00СБ/Винт2.m3d
05.000.00СБ/Сборка 3д.cdw
