Пневмоцилиндр 00-000.06.26.26.00 Думкасова В.С. в Inventor

3D Модель по Альбому заданий для выполнения сборочных чертежей Думкасова В.С. 00-000.06.26.26.00 Пневмоцилиндр

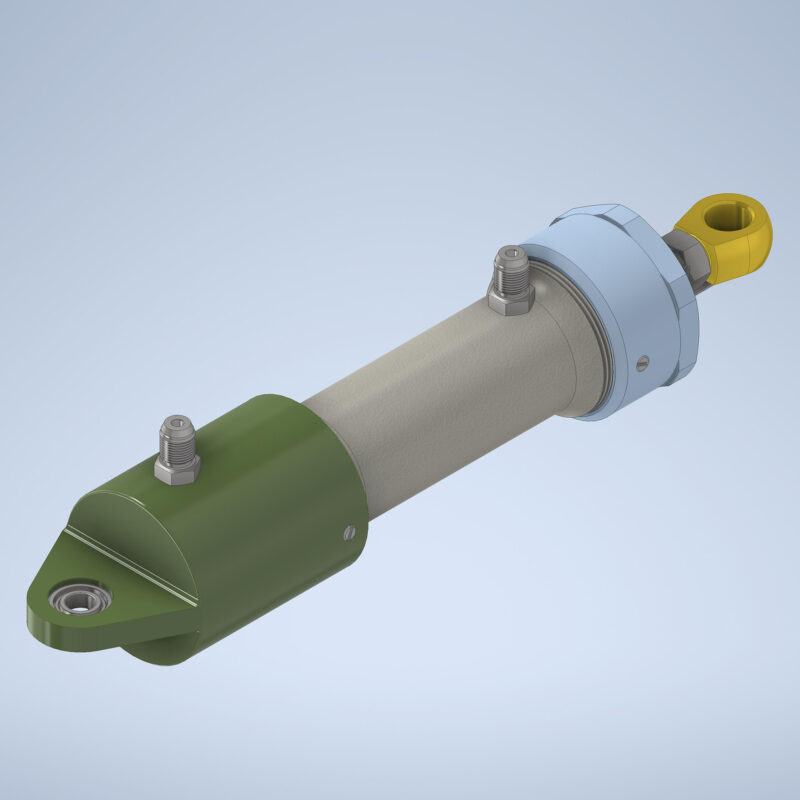

Пневмоцилиндр предназначен для передачи возвратно-поступательного движения механизмам. Оснащён шариковым стопорным устройством для фиксации штока в крайних положениях. Используются стандартные детали (винты, гайки, кольца, подшипники, шайбы, штифты и пр.) согласно ГОСТ. Ключевые детали: Шток в сборе с поршнем, пружиной, уплотнительными и стопорными кольцами.

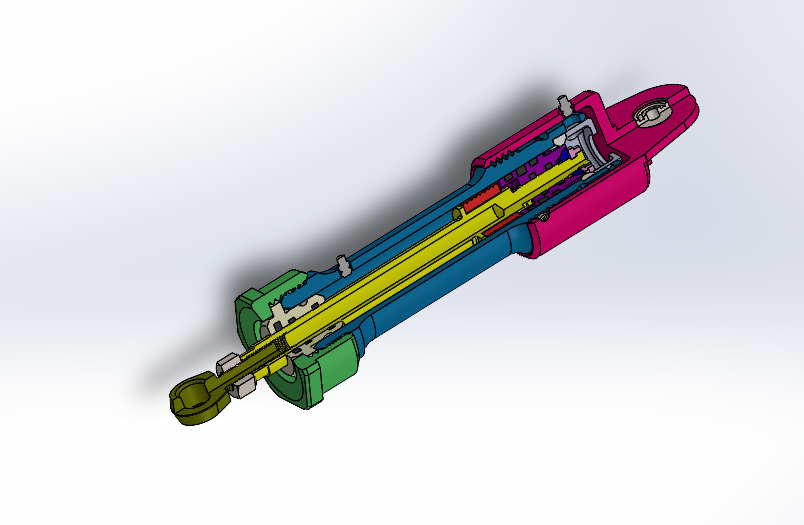

При подаче воздуха в верхний штуцер, поршень движется вниз, сжимая пружину и освобождая стопорные шарики, позволяя штоку начать рабочее движение. При подаче воздуха в нижний штуцер, происходит обратное движение штока. В крайних положениях шарики взаимодействуют с кольцами, фиксируя или освобождая шток.
