Расчетно графическая работа. Построение линии пересечения поверхностей. Формат А3. ЮУрГУ.

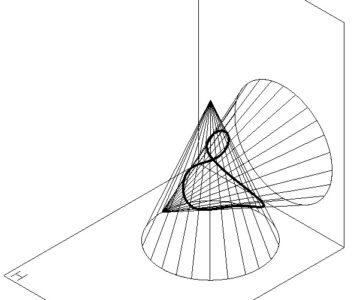

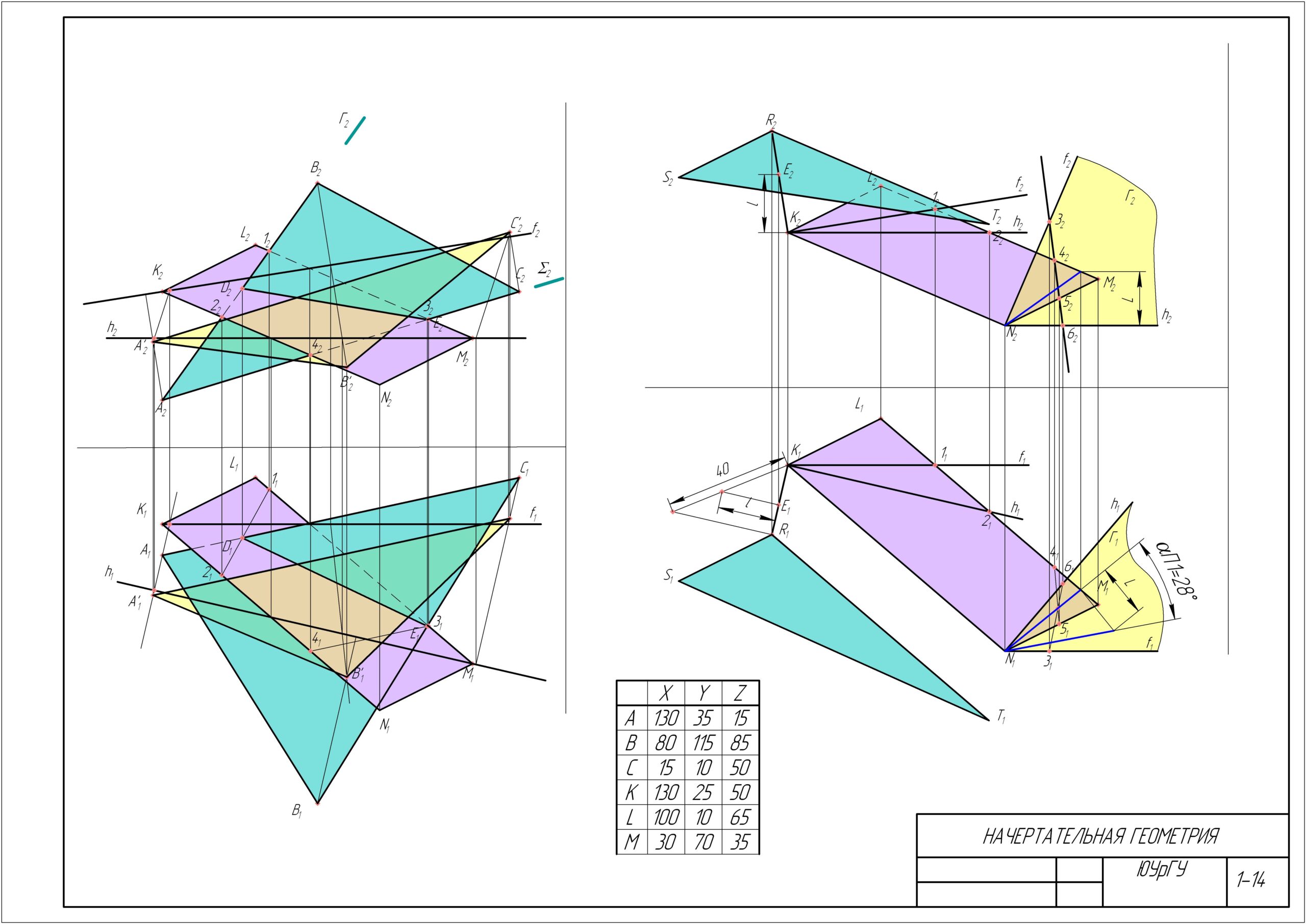

Даны две плоские фигуры: треугольник АВС и параллелограмм КLМN. Решить следующие задачи:
1. Построить линию (DE) пересечения треугольника АВС и параллелограмма КLМN.
2. Построить ортогональную проекцию АВС треугольника АВС на плоскость параллелограмма КLМN.
3. Из вершины К параллелограмма восставить к его плоскости перпендикуляр [KR] длиной 40 мм и, приняв точку R за вершину, построить треугольник RST, плоскость которого параллельна плоскости параллелограмма. Площадь треугольни-ка RST должна равняться половине площади параллелограмма.
4. Построить проекции и определить величину высоты [NP] параллелограмма, а также угол ее наклона к плоскости П1 (для четных вариантов) и к плоскости П2 (для нечетных вариантов). NP^ML.
