Конкурс асов 3D-моделирования

Построить линию пересечения пирамиды с прямой призмой

Костромской Государственный Университет
Технология деревообработки
Костромской Государственный Университет
Автоматизация технологических процессов и производств
Контрольная работа
Начертательная геометрия
Задача №3 Вариант №9

Пояснительная записка, задач №2
1. Строим проекции призмы ABCD
2. Строим проекции пирамиды EKGU.

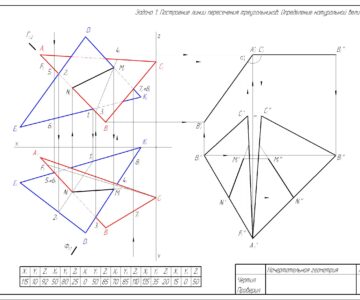

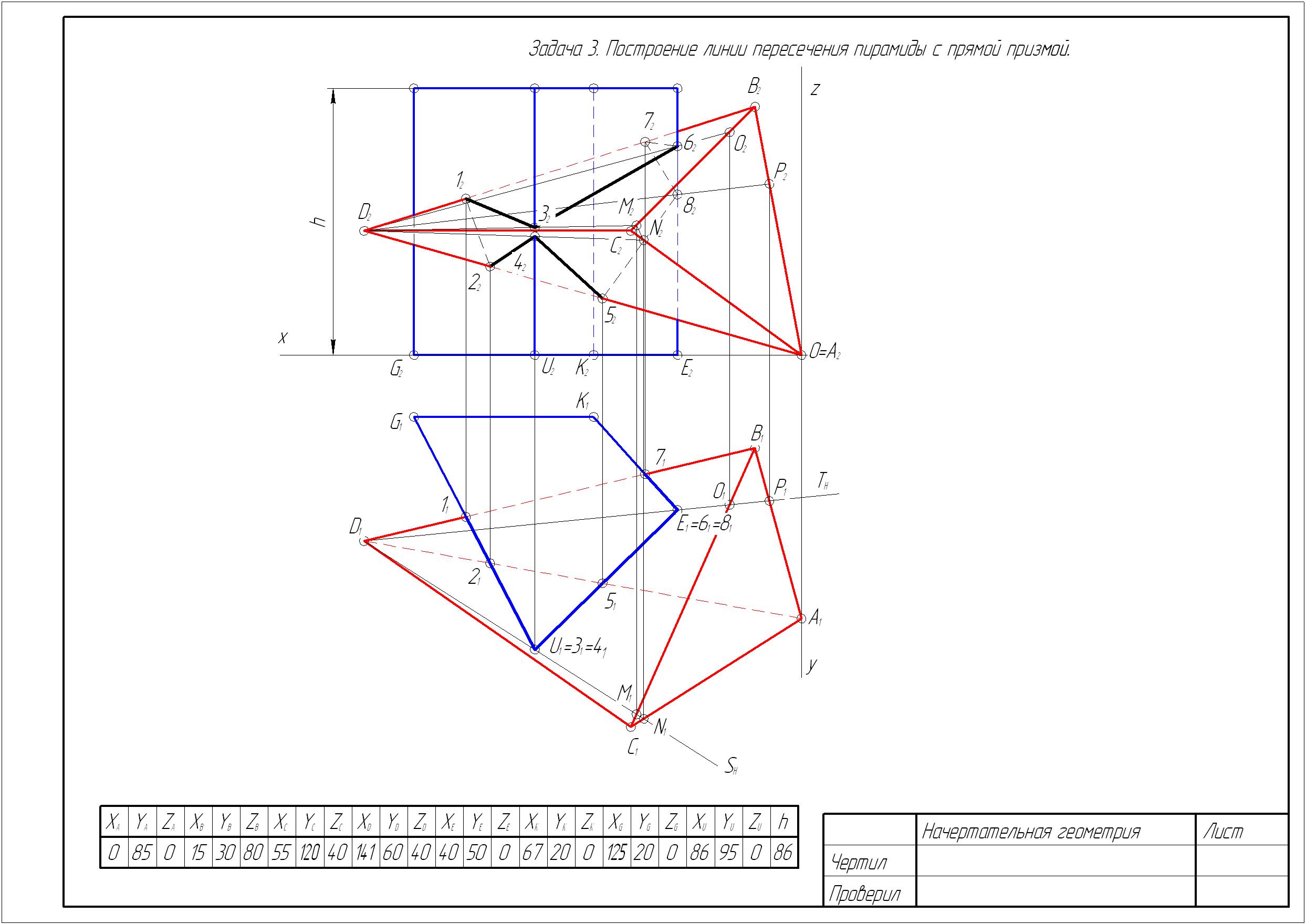

3. Строим линию пересечения грани GU с призмой ABCD
4.Строим точки пересечения ребер пирамиды с гранями призмы UE и EK (точки 4, 5, 6)
5.Находим точки пересечения ребра призмы E с гранями пирамиды (точки 7 и 8) и строим линию пересечения 48567.

Состав: Построение линиии пересечения пирамиды прямой призмой Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Бесплатные работы / Построить линию пересечения пирамиды с прямой призмой

Задача 3.frw
Задача 3.jpg
Задача 3.dwg
Задача 3.dxf
