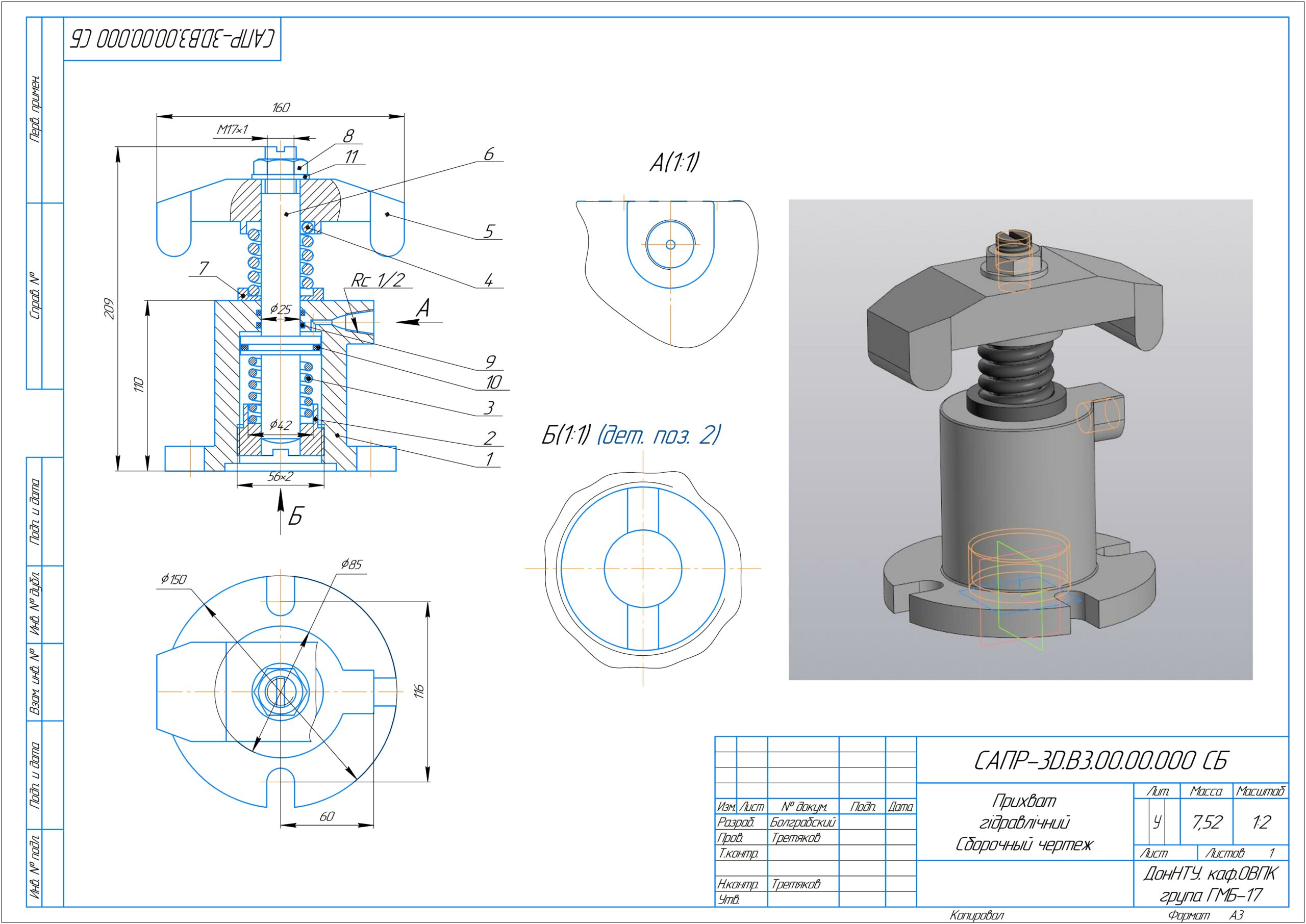

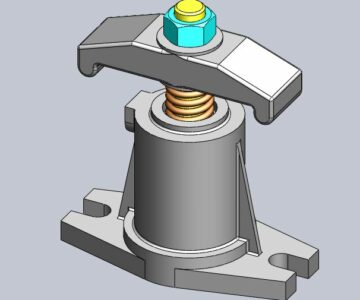

Прихват гидравлический САПР-3D.В3.00.00.000

Служить для швидкого і надійного закріплення на столах верстатів оброблюваних заготовок деталей.
Масло з помпи під тиском надходить у порожнину корпусу 1, поршень 6 опускається вниз, і скоба 5 просуває заготовку до столу верстата. Пружини 3 і 4 стискаються. Для звільнення обробленої заготовки слід повернути рукоятку крана-розподільника,по якому масло стікає в бак, тоді під дією пружин 3 і 4 скоба 5 підніметься вгору. Стаканом 2 регулюють стиснення пружин 3, а гайкою 8 та шайбою 11–стиснення пружини 4. Ущільнення поршня з корпусом здійснюється гумовими кільцями 9 і 10.
Матеріал деталей(позиції): 1,5–СЧ12ГОСТ1412-85;2,6,7–Сталь20ГОСТ1050-88;3,4–Сталь65ГГОСТ1050-88.
Стандартні вироби(позиції):8–ГайкаМ20.5ГОСТ5915-80; 9 – Кільце Н1-55×45-1
ГОСТ9832-77;10–КільцеН1-25×45-1ГОСТ9832-77;11– Шайба20.01ГОСТ11371-78.
