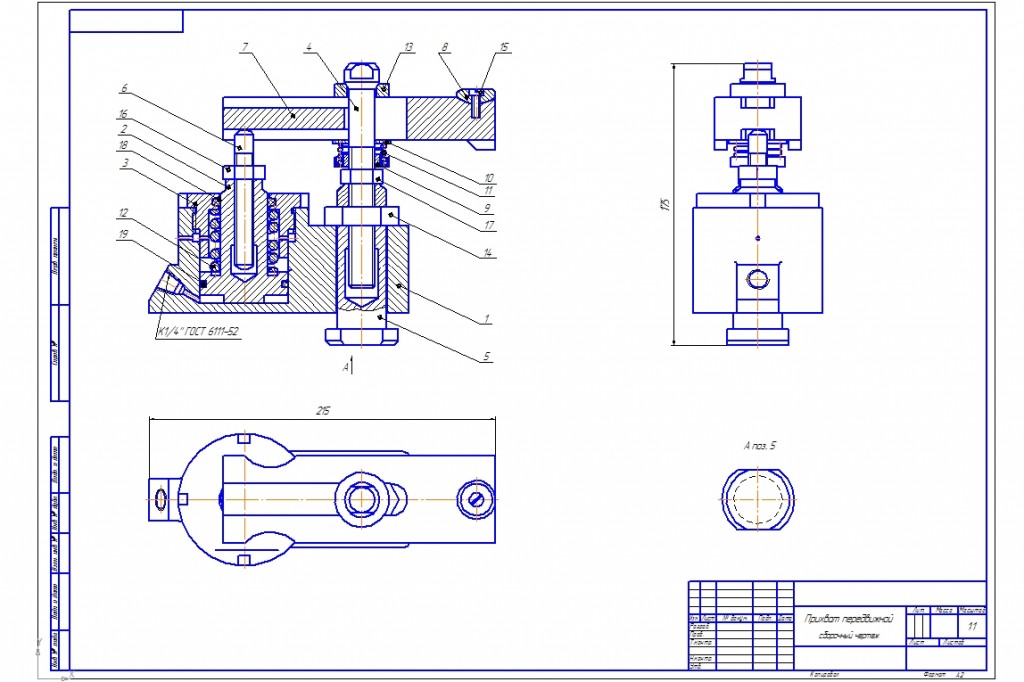

Сборка "Прихват передвижной" с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.22.00.00.СБ.

Передвижной гидравличиский прихват предназначен для зажима обрабатываемых деталей на строгальных, фрезерных и сверлильных станках. Он может быть установлен на столе станка или базовой плите. Прихват состоит из корпуса поз. 1, закрепляемого в станочном пазу специальным болтом поз. 5 и гайкой поз. 14. Болт поз. 5 соединен резьбой с регулируемым болтом поз. 4, имеющим сферическую головку, в которую упирается шайба поз. 13, прижимающая прихват поз. 7. Прихват опирается на шайбу поз. 10 и пружину поз. 11. В полости корпуса поз. 1 расположен поршень поз. 2, передающий усилие масла, поступающего под давлением через
коническое резьбовое отверстие корпуса поз. 1. В поршне поз. 2 на резьбе закрепляется регулируемый винт поз. 6, передающий усилие прихвату поз. 7, зажимающему обрабатываемую деталь. Прихват поз. 7 при необходимости можно поворачивать вокруг его
продольной оси. В исходное положение поршень поз. 2 возвращается пружиной поз. 12, которая упирается в крышку поз. 3.
