КОМПАС 3D 18

Приспособление для фиксирования деталей при обработке "Прихват"

Уфимский государственный нефтяной технический университет
Расчетно-проектировочная работа по дисциплине "Системы автоматизированного проектирования"
Вариант №7

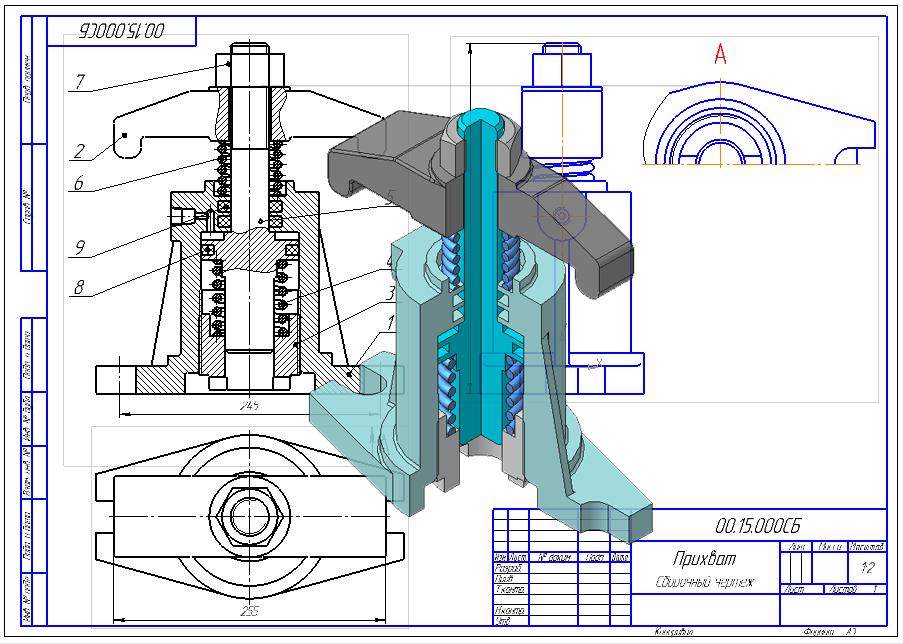

Гидравлическое приспособление для фиксирования деталей при обработке. Чертежи деталей, сборочный чертеж, спецификация, 3-х мерная модель сборки. Индивидуальное задание "Прихват" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.77.00.00.СБ.

Состав: Полная деталировка, Прихват (СБ), 3D модель сборки, Спецификация Язык документа

Софт: КОМПАС-3D V16

Каталог / Начертательная геометрия и Инженерная графика / Приспособление для фиксирования деталей при обработке "Прихват"

Просмотр файлов
Корпус.m3d
Корпус _ 00.15.001.cdw
Поршень.m3d
Поршень _ 00.15.005.cdw
Прижим.m3d
Прижим _ 00.15.002.cdw
Прихват.a3d
Прихват _ 00.15.000.spw
Прихват Сборочный чертеж _ 00.15.000СБ.cdw
Пружина _ 00.15.004.cdw
Пружина _ 00.15.006.cdw
ПружинаВерхняя.m3d
Пружина нижняя.m3d
Стакан.m3d
Стакан _ 00.15.003.cdw
Прихват Сборочный чертеж _ 00.15.000СБ.jpg
