Приспособление для правки валов и винтов

376

Сибирский Государственный Университет Путей Сообщения
Кафедра эксплуатация транспортно технологических машин и комплексов
Чертёж по дисциплине "Машинная графика"
2017

Приспособление для правки валов и винтов. Чертёж общего вида, 3D модель, спецификация.

для правки Правка валов правка винтов Приспособление приспособление для правки устройство для правки

Автор

hurghurg

Дата

02.06.2019

Язык

Русский

Состав

Приспособление для правки валов и винтов (СБ), Приспособление для правки валов и винтов (ОВ), Спецификация, Деталировка (винт, вороток, втулка, гайка, гайка, опора, основание, ось, ось подушка, подъёмник, пята, ролик, скоба, стойка, стол, тележка)

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Машиностроительный чертёж
- Гайка _ БМС311.000012.017.m3d
- Приспособление для правки валов и винтов _ БМС311.000012.000.spw
- Тележка _ БМС311.000012.001.cdw
- Тележка _ БМС311.000012.001.m3d
- Подушка _ БМС311.000012.004.m3d
- Ролик _ БМС311.000012.011.m3d
- Скоба _ БМС311.000012.005.m3d
- Приспособление для правки валов и винтов _ БМС311.000012.000.a3d
- Приспособление для правки валов и винтов Сборочный чертеж _ БМС311.000012.000 СБ.cdw
- Ось _ БМС311.000012.015.m3d
- Основание _ БМС311.000012.002.m3d
- Вороток _ БМС311.000012.008.m3d
- Гайка _ БМС311.000012.007.m3d

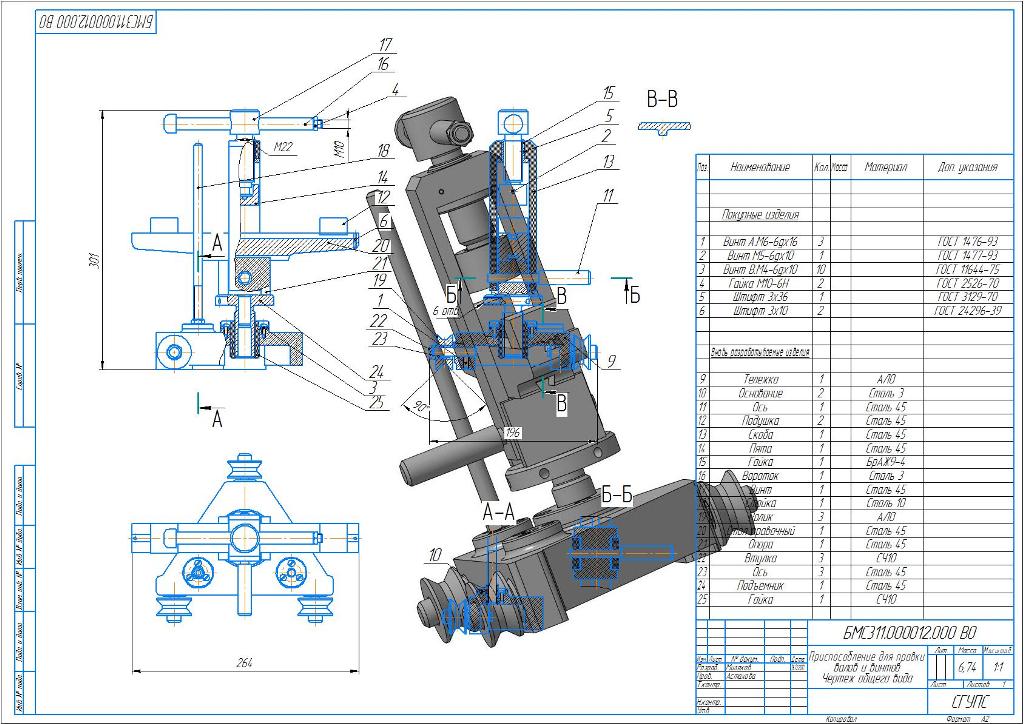

- Приспособление для правки валов и винтов Чертеж общего вида _ БМС311.000012.000 ВО.cdw
- Втулка _ БМС311.000012.014.m3d
- Стол правочный _ БМС311.000012.012.m3d
- Винт _ БМС311.000012.009.m3d
- Пята _ БМС311.000012.006.m3d
- Ось _ БМС311.000012.003.m3d
- Стойка _ БМС311.0000.010.m3d
- Подъемник_БМС311.0000023.cdw
- Опора _ БМС311.000012.013.m3d
- Подъемник _ БМС311.000012.016.m3d
- Винт _ БМС311.000012.013.cdw
