Прижим гидравлический МЧ00.06

Сборник заданий Боголюбова, 6й вариант. Гидравлический прижим предназначен для закрепления обрабатываемых деталей на станках.

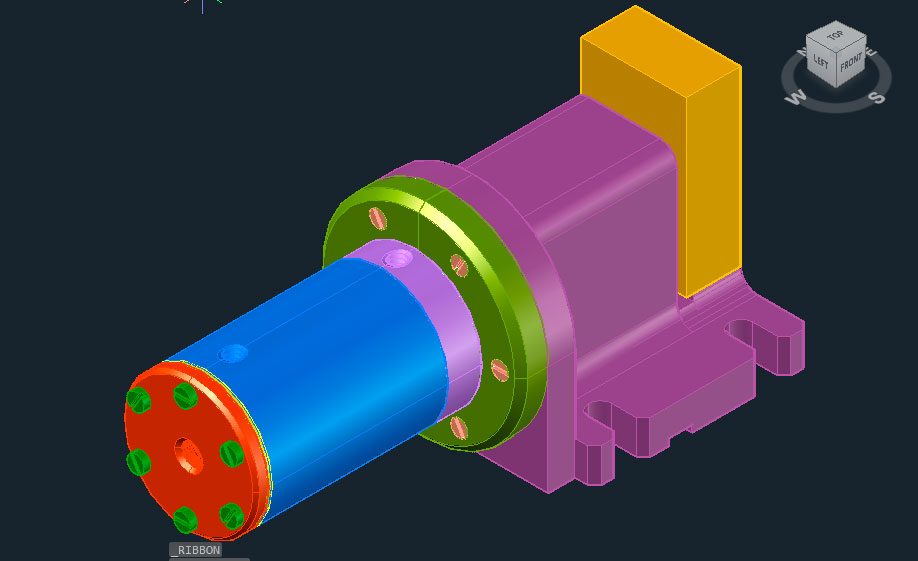

Прижим работает от гидроцилиндра, который крепится к корпусу прихвата поз. 1 двумя полукольцами поз. 6, входящими в наружные канавки детали поз. 3, полукольца крепятся винтами поз. 9. Прихват фиксируется двумя шпонками, входящими в нижний паз корпуса поз. 1 и паз станка, и крепится четырьмя пазовыми болтами.
Гидроцилиндр прижима – двустороннего действия. Поршень под давлением жидкости, поступающей через резьбовое отверстие детали поз. 5, перемещается совместно с кулачком поз. 7 вправо, вытесняя через нижнее отверстие детали поз. 3 жидкость из правой полости гидроцилиндра. При этом обеспечивается зажим детали. Под давлением жидкости, поступающей через верхнее отверстие детали поз. 3, поршень перемещается влево, вытесняя жидкость из левой полости цилиндра через верхнее отверстие детали поз. 2. Кулачок поз. 7 перемещается, и обрабатываемая деталь освобождается.

Состав: 3D Сборка Язык документа

Софт: AutoCAD LT

Файлы:
3D детали/
3D детали/4_Поршень_3D.dwg
3D детали/8_Прокладка_3D.dwg
3D детали/7_Кулачок_3D.dwg
3D детали/Сборка_3D_Процесс.dwg
3D детали/5_Крышка_3D.dwg
3D детали/Сборка_3D_разрез.dwg
3D детали/1_Корпус_3D.dwg
3D детали/Сборка_3D.dwg
3D детали/2_Цилиндр_3D.dwg
3D детали/3_Стакан_3D.dwg
3D детали/6_Полукольцо_3D.dwg
