Регулятор давления 00-000.06.19.19.00

Омский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине "Компьютерное проектирование"
На тему "Выбор и построение сборочного чертежа"
Омск 2016

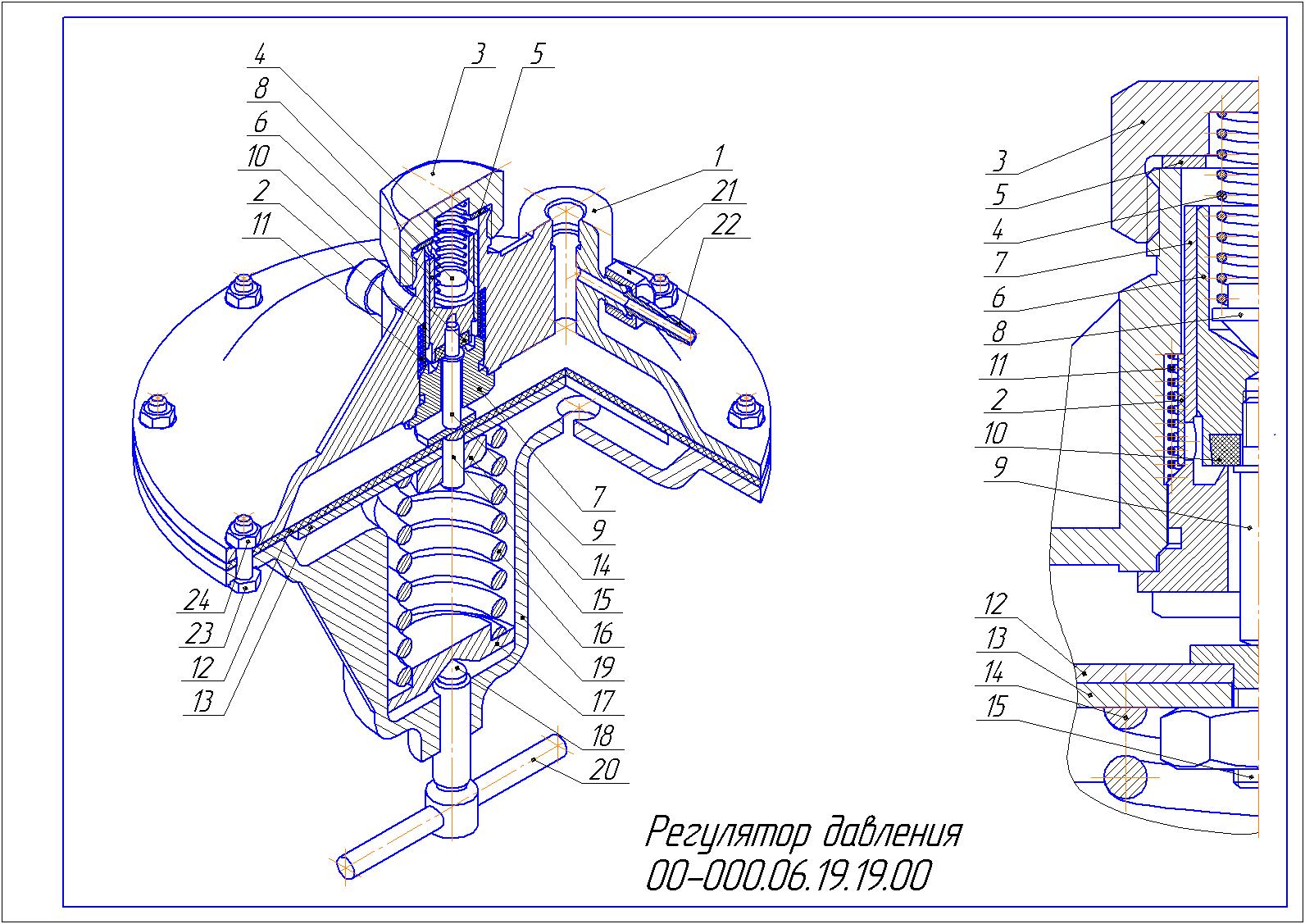

Регулятор давления углекислого газа 00-000.06.19.19.00
Регулятор давления предназначен для снижения давления углекислого газа
и поддерживая этого давления
В сборочную единицу входят следующие стандартные изделия
поз. 23 - болт Н6-8g 18.36 ГОСТ 7798-70 (8 шт.)
поз. 24 - гайка М6-7Н.4 ГОСТ 5927-70 (8 шт.)
и детали, не имеющие чертежей
поз. 2 - сетка фильтра, сетка полутканевая 1К ГОСТ 6613-86 (1 шт.)
поз. 5 - прокладка 36 25, S2, фибра 7 лист 2,0 ГОСТ 14613-83 (1 шт.)
поз. 10 - уплотнитель 16 6, пластина 1, лист ОМБ-М-4,8
ГОСТ 7738-90 (1 шт.)
поз. 13 - диск нажимной 140 8,5; S4; Ст3 ГОСТ 380-94 (1 шт.)
Углекислый газ из баллона под высоким давлением поступает через
отверстие 7 мм корпуса 1 и седло клапана 7. Проходя через сетчатый фильтр
2, газ очищается от возможных механических частиц и поступает под
клапан 6.
Степень открытия к пластине 6 регулируется пружиной 16 через нажимной
диск 13, мембрану 12 и толкатель 15, нажимающих на винт 9
Регулировка пружины 16 производится винтом 18 через направляющую 17
Отрегулированный на давление газ (включающий открытие клапана 6
поступает через ниппель 22 в сеть). Давление на выходе проверяется
манометром (на чертеже не показан), вворачиваемым в отверстие G1/2-А
корпуса 1
Сборка регулятора производится в следующем порядке. Вначале
производится сборка узла клапана. В клапан 6 запрессовывается уплотнитель
10 и вверчивается винт 9, затем вставляется в седло клапана 7. Шесть гай
5, расположенных на цилиндрической поверхности седла клапана 7 закрываются
сеткой фильтра 2. В корпус 1 вставляется пружина 1, затем в нее
ввертывается до упора седло клапана 7.
В отв. 16 клапана 6 вставляется кнопка 8 и пружина 6. Колпачок 3
навинчивается на корпус до упора. Между ними устанавливается прокладка 5.
Дальше производится сборка диафрагмы. На толкатель 15 надевается на
мембраны 12 и нажимной диск 13. Собранные детали стягиваются гайкой 14
Последний этап - общая сборка. В корпус нижний 19 устанавливаются
направляющий 12 и пружина 16. Вставляются болты 23. На болты 23 надевается
диафрагма в сборе, корпус верхний 1 и навинчиваются гайки 24. В корпус 19
ввертывается винт 18 с запрессованным в него пальцем 20 на корпусе 1
накидной гайкой 21 закрепляется и ниппель 22.
Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80
и на чертеже деталей не указаны.
Список используемой литературы: Дукмасова В.С. (ред). Альбом заданий для выполнения сборочных чертежей.
