Регулятор КИКГ.ХХХХ00.022

Тюменский индустриальный университет, Инженерная графика

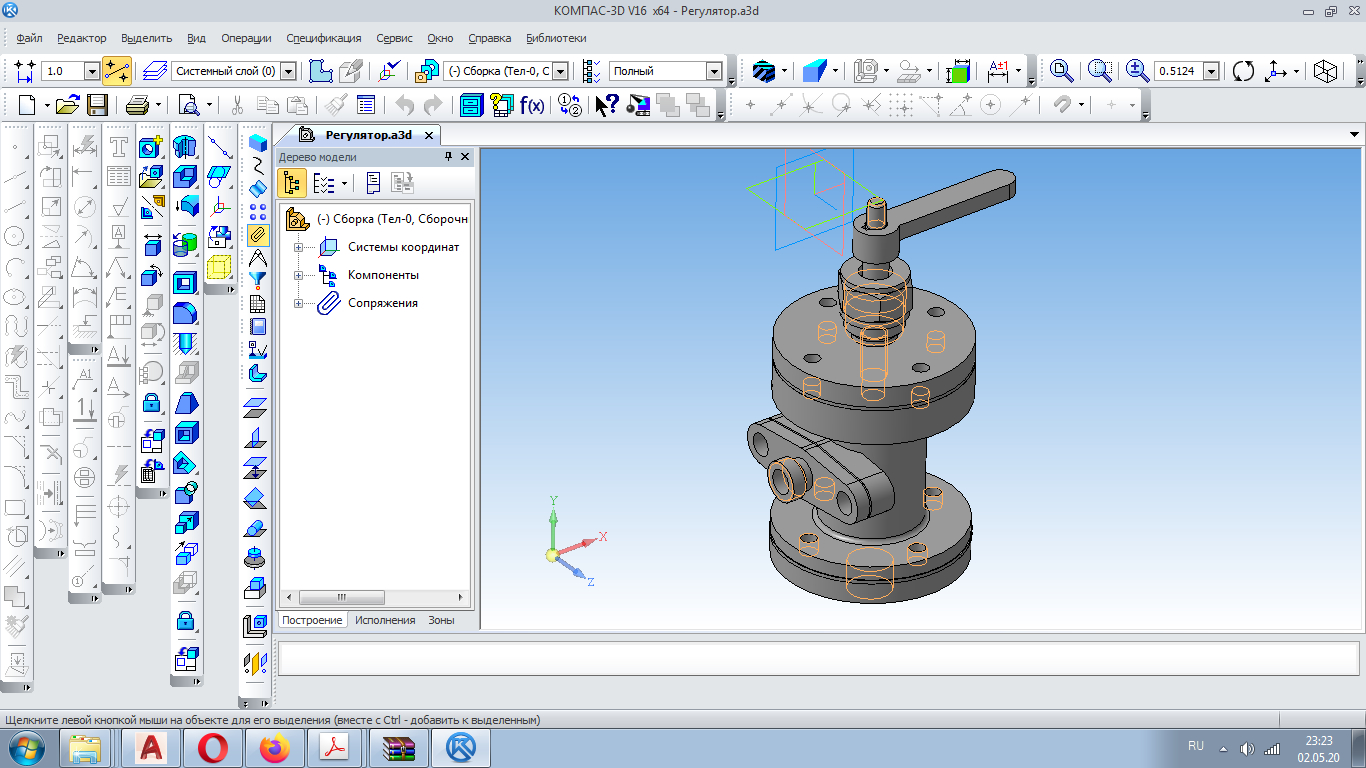

3д сборка в компасе
из учебного пособия В. П. Большакова, А. В. Чагина.
Шифр -КИКГ.ХХХХ00.022(вариант 22)
страница 138-140.

Регулятор – устройство, регулирую-
щее величину проходящей через трубопроводы рабочей среды пу-
тем частичного или полного перекрытия проходного отверстия.
При помощи рукоятки 8, соединенной со штоком 11 призмати-
ческой шпонкой 23, вручную осуществляется подъем и спускание
клапана 2. Крышка 5 скреплена с корпусом 1 шпильками 22, гайками
и шайбами. Фланец 10 крепится к корпусу винтами 15, а фланец 13
крепится посредством болтов 14, гаек и шайб.
Для обеспечения герметичности регулятора в крышке 5 уст-
роено сальниковое уплотнение 24, состоящее из пеньковой проса-
ленной набивки. Набивка уплотняется крышкой сальника 6 и накид-
ной гайкой 1. На чертеже регулятор изображен в закрытом положе-
нии, когда клапан перекрывает отверстие фланца 10. Клапан со-
единен со штоком 11 посредством проволочной скобы 9.

Состав: Файл сборки Регулятор.a3d, 3д модели деталировки 1....13.m3d, Язык документа

Софт: КОМПАС-3D 16

Файлы:
13.m3d
Регулятор в22.a3d
1.m3d
2.m3d
3.m3d
4.m3d
5.m3d
6.m3d
7.m3d
8.m3d
9.m3d
10.m3d
11.m3d
12.m3d
