Сборка по схеме Пресс КИГД.332417.000ПЗ
Санкт-Петербургский
политехнический университет
Петра Великого
Кафедра "Инженерная графика и дизайн"
Пояснительная записка
к курсовому проекту
Сборка по схеме
Пресс
КИГД.332417.000ПЗ
Содержание
ВВЕДЕНИЕ......................................................................................................................................3
1 Пресс.............................................................................................................................................4
1.1 Конструкция Пресса..........................................................................................4
1.2 Принцип действия Пресса...........................................................................4
2 Разработка сварной конструкции Маховика Пресса................5
2.1 Выбор заготовок...................................................................................................5
2.2 Выбор сварного шва.........................................................................................5
ЗАКЛЮЧЕНИЕ...............................................................................................................................6
ЛИТЕРАТУРА..............................................................................................................................7
В данной работе рассматривается чертеж Пресса и сварка его составной части - Маховика.

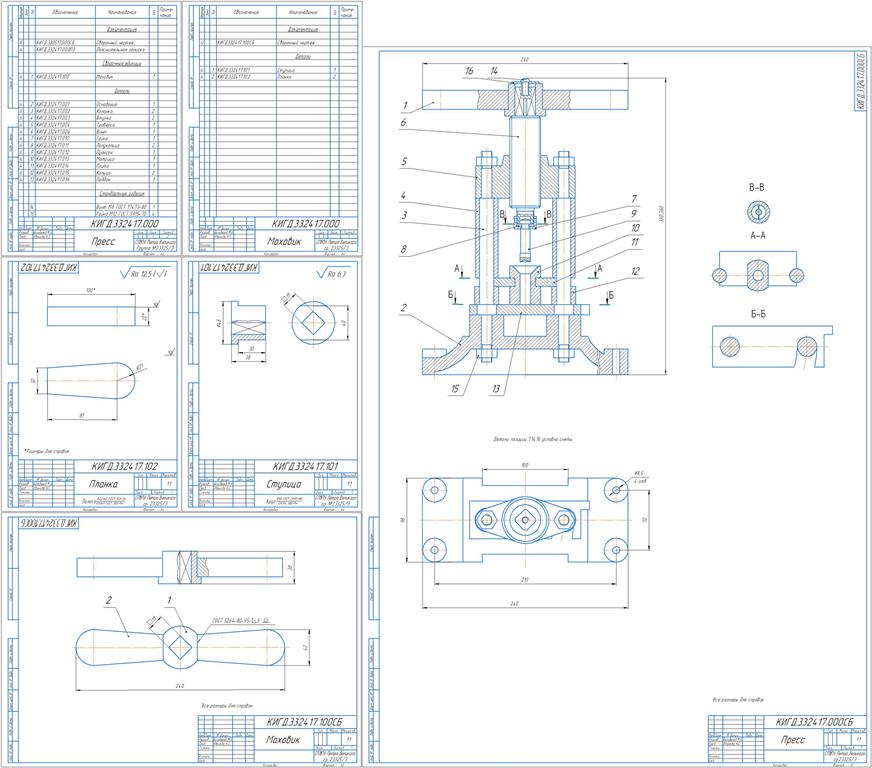

Состав: Маховик (СБ), Планка (СБ), Ступица (СБ), Сборочный чертеж (СБ), ПЗ, Спецификация маховик, Спецификация сборочный чертеж
Софт: КОМПАС-3D 13 SP2
