Вентиль относится к элементам затворной арматуры трубопроводов и служит для регулирования и перекрытия потока жидкости в трубопроводе.
3D модель разработана по чертежам из методички (Методические указания по теме: «Чертеж общего вида
сборочной единицы» / О.А. Оганесов, П.Р. Доброгаев, Н.Н. Кузенева, Ю.А. Маламут; под ред. О.А. Оганесова. – М.: МАДИ, 2014. – 56 с.)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Сборка вентиля ДУ 25 с резьбой G1

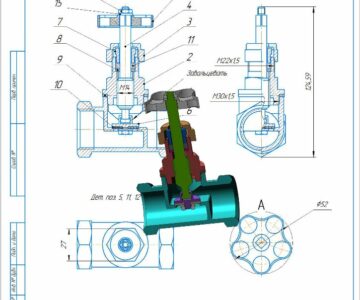

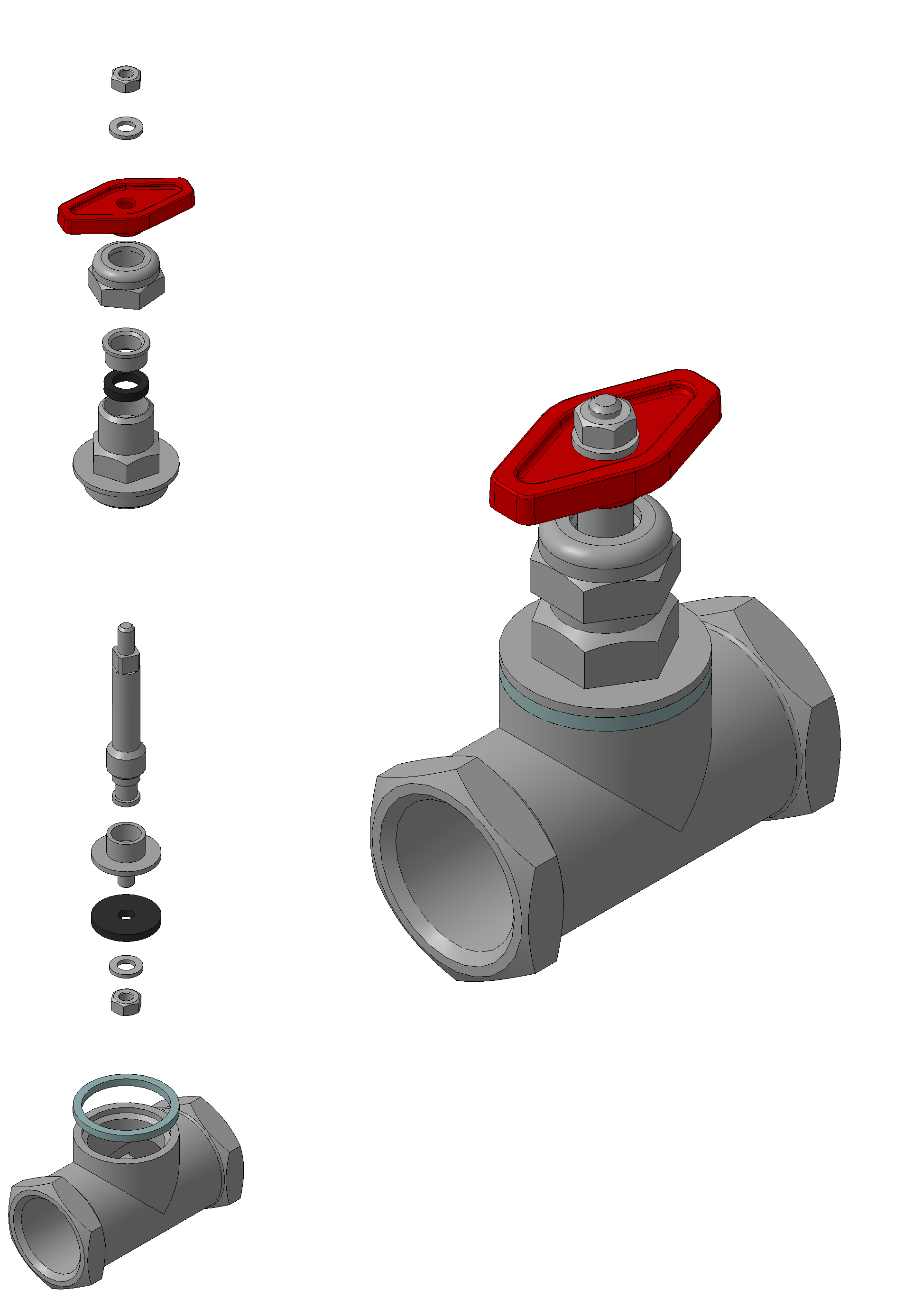

Сборка вентиля ДУ 25 с резьбой G1
0
5
742
30
0
30
Сообщить о проблеме
Автор
Сергей
Дата
26.06.2021
Язык
Русский
Состав
3D сборка вентиля, Деталировка элементов сборки, Спецификация
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Клапан.m3d
-
Кольцо резиновое.m3d
-
Кольцо резиновое клапана.m3d
-
Корпус.m3d
-
Крышка.m3d
-
Маховик.m3d
-
Нажимная втулка.m3d
-
Накидная гайка.m3d
-
Прокладка корпуса.m3d
-
Сборка.a3d
-
Спецификация.spw
-
Шток.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
