Сборочный чертеж Тиски УССР Т-II-140 19 ГОСТ 4045-57

Саратовский государственный аграрный университет
имени Н. И. Вавилова”
Кафедра Начертательная геометрия и инженерная графика
Дисциплина Инженерная графика
Контрольная работа
Тема Сборочный чертеж тиски
Саратов 2015

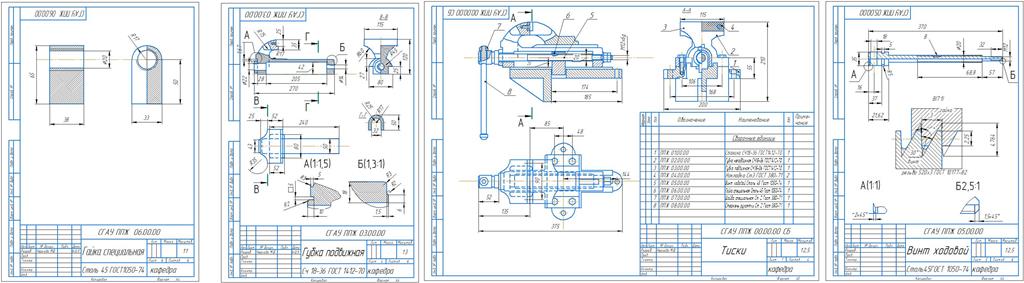

Сборочный чертеж и деталировка Тиски УССР Т-II-140 19 ГОСТ 4045-57

Состав: ТИСКИ (СБ), Деталировка ( Винтходовой , Губка подвижная, гайка специальная,)

Софт: КОМПАС-3D v12, v16

Файлы:
Тиски/
Тиски/v12 сборочный Тиски 2.cdw
Тиски/v12 Гайка специальная _ СГАУ ППЖ .cdw
Тиски/v12 Винт ходовой _ СГАУ ППЖ .cdw
Тиски/v12 Губка подвижная _ СГАУ ППЖ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
