Университет машиностроения
Кафедра Компьютерная графика
Курсовой проект по дисциплине "Компьютерная графика"
на тему: "сборочный чертеж Вентиль"
Москва 2015
Разработка сборочного чертежа детали "Вентиль".
Его назначение — обеспечивать доступ рабочей среды (например, жидкости) из одной системы в другую. Открытие и закрытие вентиля обеспечивается вращением маховика соответственно против часовой стрелки и по часовой стрелке.
Вентиль разобран на составные части- сборочные единицы. Выделены непосредственно входящие в изделие стандартные изделия. Установлены наименование каждой детали, ее назначение в сборочной единице и материал, из которого деталь изготовлена.
Составлена схема изделия с выделением состава сборочных единиц, наличия деталей стандартных изделий и др. В соответствии со схемой составлена спецификация .

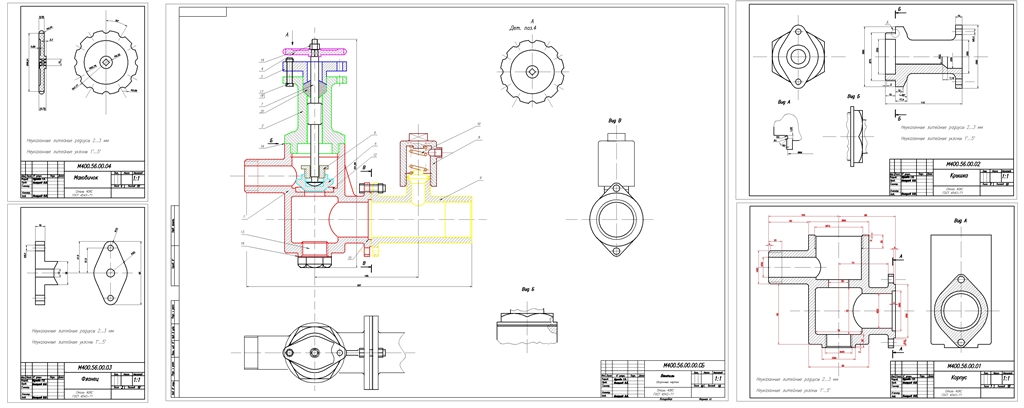

Сборочный чертеж изделия вычерчен по эскизам деталей. При выборе масштаба изображений предпочтение отдавалось изображению изделия в натуральную величину (М 1:1). Для небольших изделий (как в рассматриваемом примере) примене масштаб увеличения, а для изделий больших размеров масштаб уменьшения в соответствии с ГОСТ 2.302—68.
В сборку входят такие детали как:
-крышка
-корпус
-фланец
-маховичок
-клапан
-винт
-колпак
-тройник
-пружина
Ко всем выше представленным позициям имеется чертеж.
Общая спецификация.
