Съемник СБ 10.000 Сборка с чертежами и спецификацией

0
0
186
2
0
60

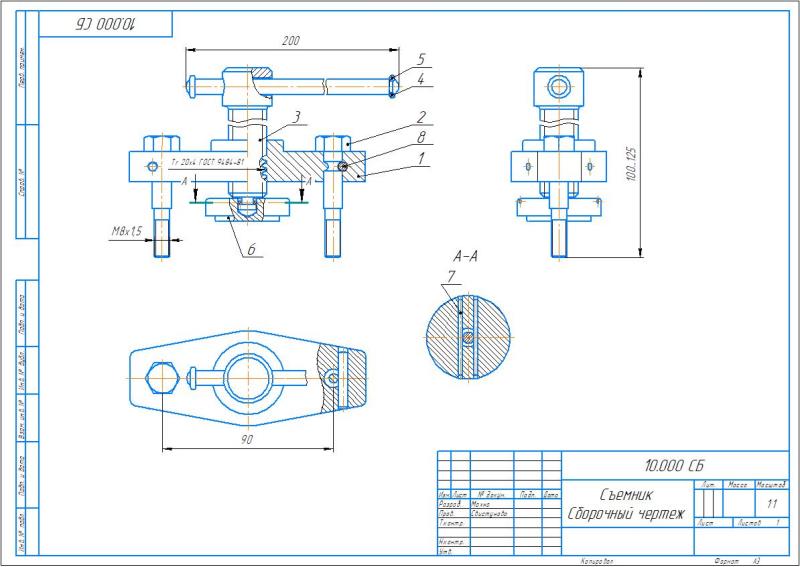

Чертеж Съемник СБ 10.000 Сборка с чертежами и спецификацией
Чертеж Съемник СБ 10.000 Сборка с чертежами и спецификацией

Магнитогорский государственный технический университет им Г.И. Носова
Кафедра проектирования и эксплуатации металлургических машин и оборудования ПИЭММО
Проект Съемника по вариантам, 10 вариант
Магнитогорск 2020

Проект Съемника СБ 10.000 включает в себя чертежи и модели следующих деталей: болт, винт, кольцо, пята, ручка, траверса. А также спецификацию к ним

Аксарин
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Никита Махно
Дата
10.09.2024
Язык
Русский
Состав
Съемник (СБ_10.000), траверса (10.001), болт (10.002), винт (10.003), ручка (10.004), кольцо (10.005), пята (10.006), аксонометрическая проекция траверсы, спецификация
Софт
КОМПАС-3D 21 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
