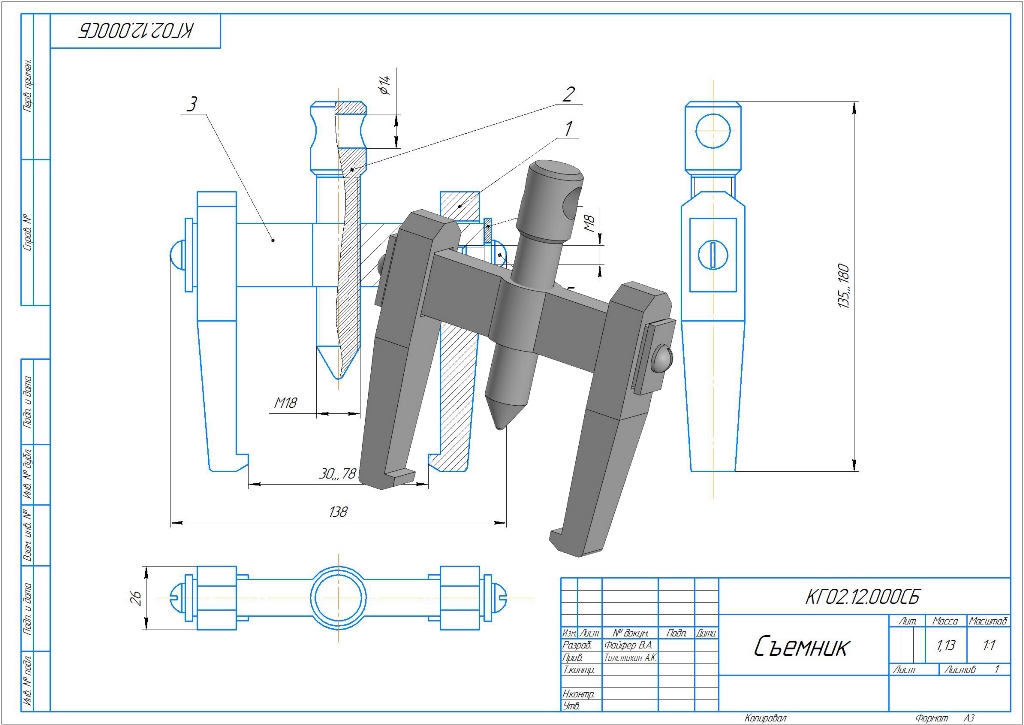

Съемник шкивов, шестерен, подшипников качения и других деталей с неподвижными посадками

Институт нефти и газа СФУ. Кафедра технологических машин и оборудования нефтегазового комплекса. 2020 г. РГР теме Компас-График "ЧЕРТЕЖ СБОРОЧНЫЙ". Вариант 2_12. Преподаватель Кузнецова М.Н.

Приспособление для съемки шкивов, шестерен, подшипников качения и других деталей с неподвижными посадками. На коромысло надеты захваты, на которые в свою очередь опирается демонтируемый узел. Винт, в верхее отверстие которого вставляется рычаг, снимает (выдавливает) деталь со шкива подшипника. По бокам к коромыслу винтами приреплены пластинки-предохранители свободно сидящих захватов.
План выполнения задания:

1. Прочитать описание, прилагающееся к заданию. Понять состав и принцип работы сборки.

2. По рабочим чертежам выполнить 3D модели составных частей сборки. Задать свойства моделей:

Обозначения - КГ02.ХХ.001, КГ02.ХХ.002, КГ02.ХХ.003 и т.д. Наименования и материал - из перечня элементов, прилагающемуся к заданию.

3. Используя лекцию по созданию 3D-сборки создать файл "Сборка". Задать свойства: Обозначение - КГ02.ХХ.000СБ, наименование - название сборки из задания. При необходимости добавить из Библиотек КОМПАС 3D стандартные изделия.

5.Сохранить файл (наименование и обозначение).

6. "Скриншот" экрана в формате jpeg прикрепить в электронный курс.

7. По 3D модели сборки создать сборочный чертеж. Обозначение и наименование при правильном сохранении автоматически переносятся из файла"Сборка" . Формат выбирается самостоятельно. Изображения и оформления должны точно соответствовать заданию.
