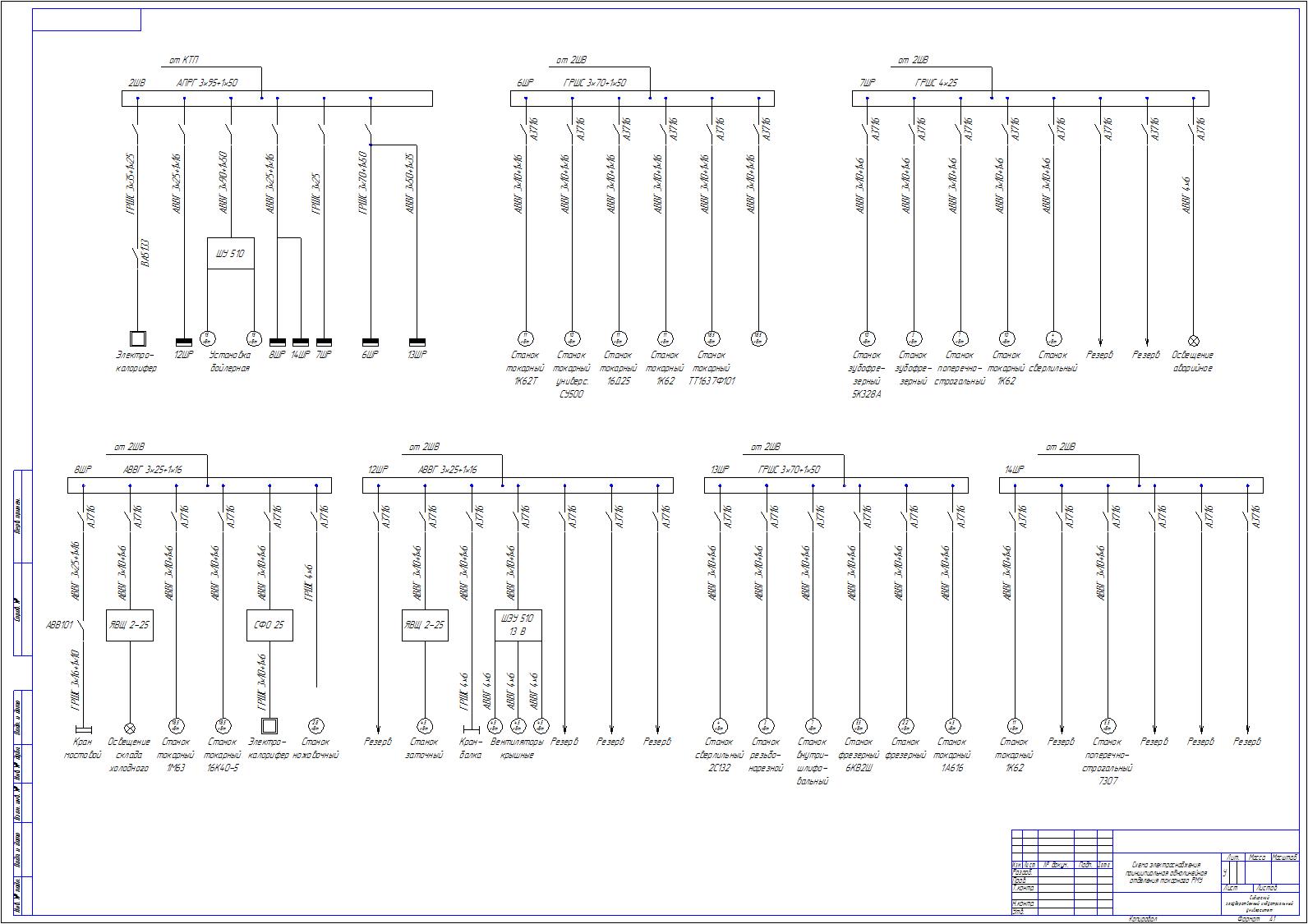

Схема электроснабжения отделения токарного РМУ

По указанию преподавателя схема перечерчена с изменениями с чертежа-синьки какого-то участка
Сибирский государственный индустриальный университет
Контрольная работа по дисциплине "Начертательная геометрия и инженерная графика"
Новокузнецк 2019

На схеме указаны марки кабелей, наименования потребителей и коммутационных аппаратов. Размер значков по ГОСТ.

Состав: Чертёж формата А1 Язык документа

Софт: КОМПАС-3D 16.0.10

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Схема электроснабжения отделения токарного РМУ

Схема электроснабжения отделения токарного РМУ.cdw
