Штамп для изготовления фанерных решеток (задание №12 из альбома В.В. Рассохина)

Задание №14 из альбома заданий для выполнения под ред. В.В. Рассохина.

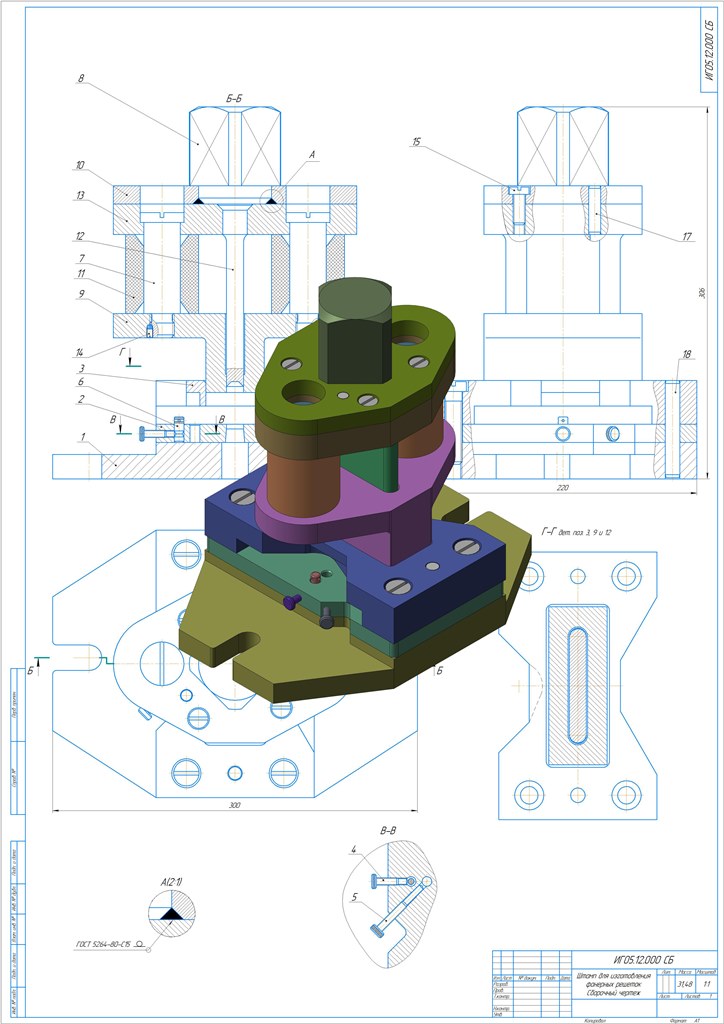

Сборочный чертеж: Деталирование, Спецификация, Сборка и 3Д модели детали. Штамп — ручной инструмент, изготовленный из различных видов материалов, способный выполнять функцию фиксирования события в виде оттиска или переноса красителя на различные материалы: глина, металл, воск, сургуч, кожа, бумага, а также тесто. Имеет другое название — Штемпель.

Состав: В состав работы входят: -3D модели деталей 001 Подушка 002 Матрица 003 Плита направляющая 004 Винт 005 Винт 006 Упор 007 Винт 008 Хвостовик 009 Прижим 010 Планка пуансонодержателя верхняя 011 Буфер 012 Пуансон 013 Планка пуансонодержателя нижняя -3D сборка (+ разнос компонентов) 000 Штамп для изготовления фанерных решеток

Софт: КОМПАС-3D 16

Файлы:

Каталог
Начертательная геометрия и Инженерная графика
Штамп для изготовления фанерных решеток (задание №12 из альбома В.В. Рассохина)

12 - Штамп для изготовления фанерных решеток/

12 - Штамп для изготовления фанерных решеток/007 - Винт.m3d

12 - Штамп для изготовления фанерных решеток/006 - Упор.cdw

12 - Штамп для изготовления фанерных решеток/008 - Хвостовик.cdw

12 - Штамп для изготовления фанерных решеток/002 - Матрица.cdw

12 - Штамп для изготовления фанерных решеток/003 - Плита направляющая.cdw

12 - Штамп для изготовления фанерных решеток/013 - Планка пуансонодержателя нижняя.m3d

12 - Штамп для изготовления фанерных решеток/011 - Буфер.m3d

12 - Штамп для изготовления фанерных решеток/010 - Планка пуансонодержателя верхняя.m3d

12 - Штамп для изготовления фанерных решеток/006 - Упор.m3d

12 - Штамп для изготовления фанерных решеток/Форма решетки.frw

12 - Штамп для изготовления фанерных решеток/Сборка.frw

12 - Штамп для изготовления фанерных решеток/005 - Винт.cdw

12 - Штамп для изготовления фанерных решеток/000 СП - Штамп для изготовления фанерных решеток Спецификация.spw

12 - Штамп для изготовления фанерных решеток/003 - Плита направляющая.m3d

12 - Штамп для изготовления фанерных решеток/008 - Хвостовик.m3d

12 - Штамп для изготовления фанерных решеток/000 СБ - Штамп для изготовления фанерных решеток Сборочный чертеж.cdw

12 - Штамп для изготовления фанерных решеток/004 - Винт.cdw

12 - Штамп для изготовления фанерных решеток/000 - Штамп для изготовления фанерных решеток.a3d

12 - Штамп для изготовления фанерных решеток/001 - Подушка.cdw

12 - Штамп для изготовления фанерных решеток/012 - Пуансон.cdw

12 - Штамп для изготовления фанерных решеток/002 - Матрица.m3d

12 - Штамп для изготовления фанерных решеток/013 - Планка пуансонодержателя нижняя.cdw

12 - Штамп для изготовления фанерных решеток/010 - Планка пуансонодержателя верхняя.cdw

12 - Штамп для изготовления фанерных решеток/011 - Буфер.cdw

12 - Штамп для изготовления фанерных решеток/005 - Винт.m3d

12 - Штамп для изготовления фанерных решеток/009 - Прижим.m3d

12 - Штамп для изготовления фанерных решеток/007 - Винт.cdw

12 - Штамп для изготовления фанерных решеток/004 - Винт.m3d

12 - Штамп для изготовления фанерных решеток/012 - Пуансон.m3d

12 - Штамп для изготовления фанерных решеток/Описание сборки.kdw

12 - Штамп для изготовления фанерных решеток/001 - Подушка.m3d

12 - Штамп для изготовления фанерных решеток/009 - Прижим.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

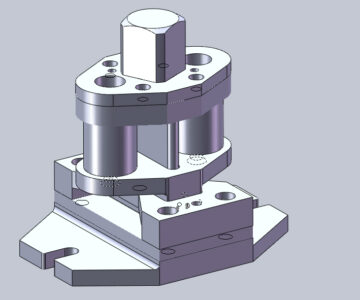

Штамп для изготовления фанерных решеток 12-00 СБ

Рейтинг: 50

Софт: КОМПАС-3D 16.1 SP2

Состав: Штамп (СБ), Деталировка (подуш

105

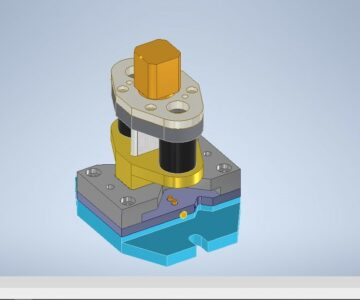

Штамп для изготовления фанерных решеток 12-00 СБ
