Создание 3d модели кронштейна ФЦКН.01.06.00.000. СБ
Пензенский государственный технологический университет
Кафедра технологий машиностроительных производств
Графическая работа по дисциплине "Информационные технологии в инженерном деле"
На тему "Создание 3d модели кронштейна"
Пенза 2017
Исходные данные: чертеж кронштейна(альбом с заданиями во вложении)
Кронштейн — консольная опорная деталь или конструкция, служащая для крепления на вертикальной плоскости (стене или колонне) выступающих или выдвинутых в горизонтальном направлении частей машин или сооружений. Конструктивно кронштейн может выполняться в виде самостоятельной детали либо многодетальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг.

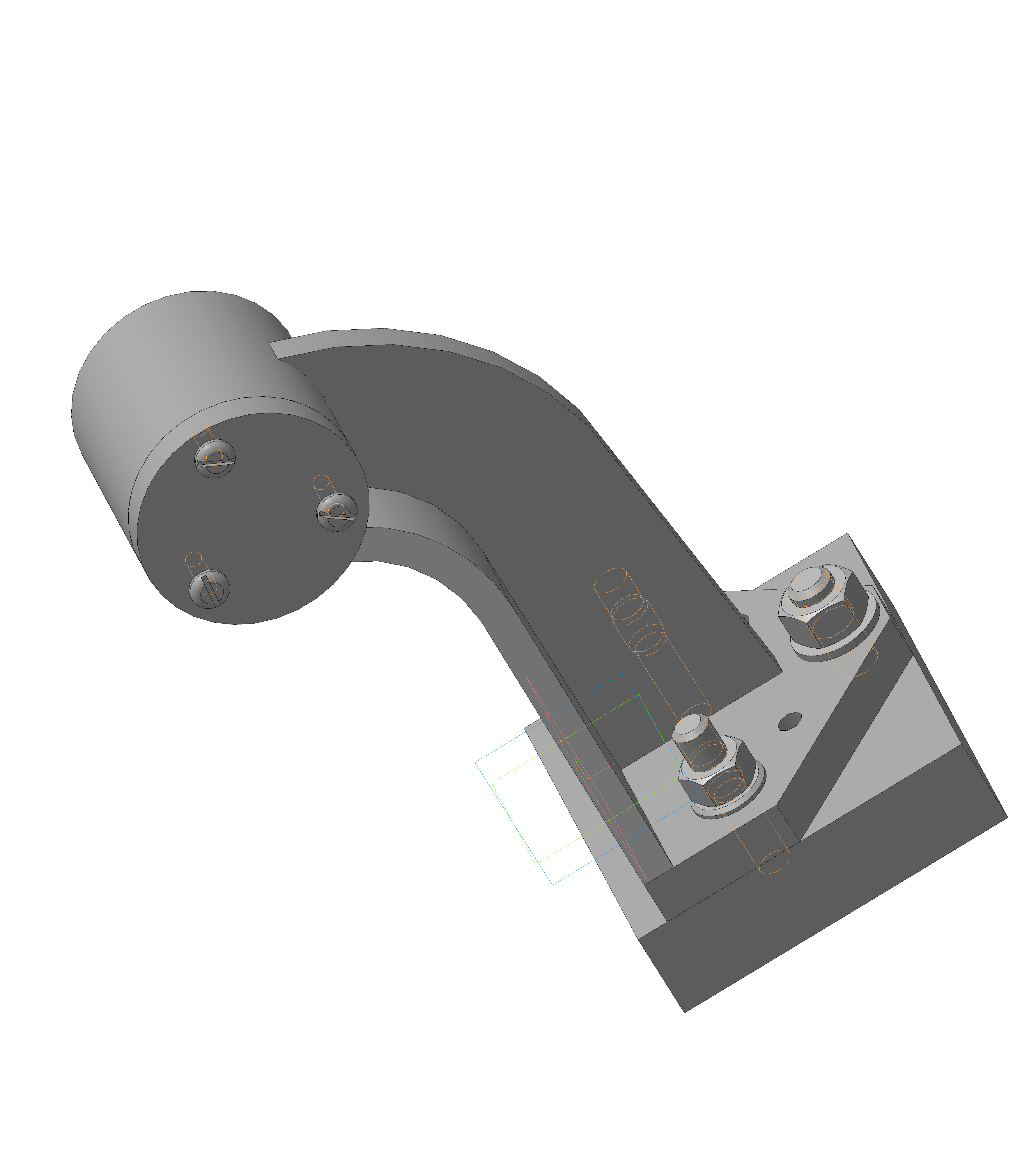

Состав: 3D сборка (в дереве предупреждения)
Софт: КОМПАС-3D 16.1
