Конкурс асов 3D-моделирования

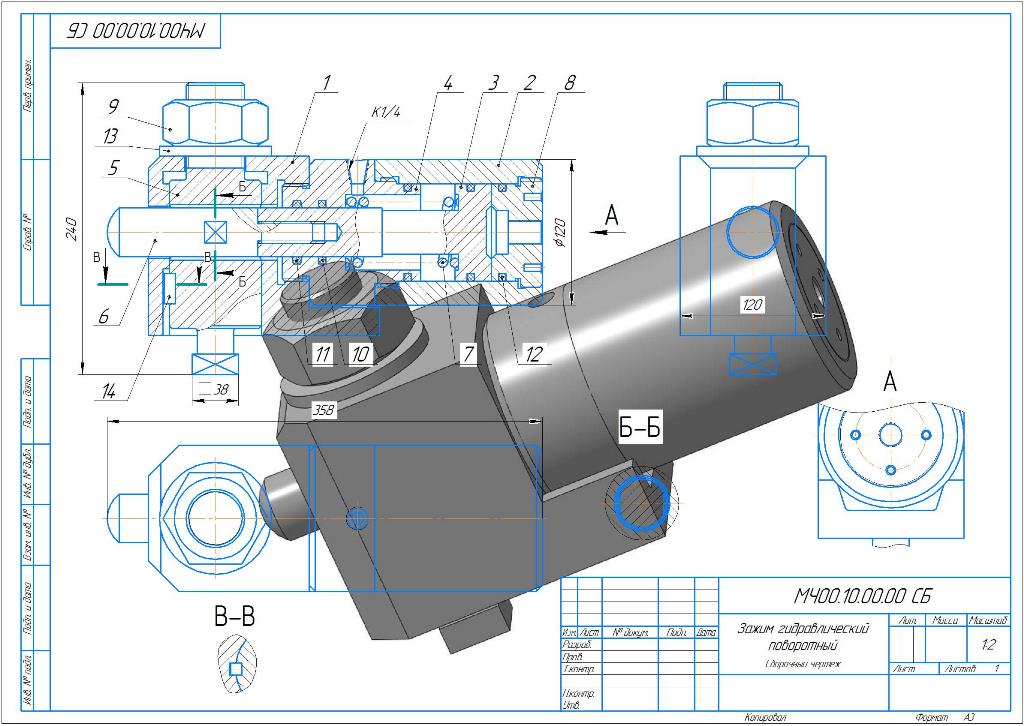

Создание параметрической 3D-модели сборочной единицы "МЧ00.10 Зажим гидравлический поворотный"

ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»
Факультет Машиностроительный
Кафедра «Тепловые двигатели и установки»
Контрольная работа
Дисциплина: «Системы автоматизированного проектирования САПР»
Тема: «Создание параметрической 3D-модели сборочной единицы в среде КОМПАС-3D»
Вариант 10

Задание из методички Боголюбова С.К "Чтение и деталирование сборочных чертежей", деталь №10 Зажим гидравлический поворотный
Работа состоит из сборочного чертежа и деталировок.
Содержание
1. Задание. Описание изделия.
2. Трехмерные модели деталей изделия.
3. 3D-модель выполненной сборки
4. 2D- чертеж изделия
5. Спецификация сборки
6. Заключение

Состав: Зажим гидравлический поворотный (СБ), деталировка (корпус, цилиндр, поршень, крышка, палец, штырь, пружина, крышка) Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Создание параметрической 3D-модели сборочной единицы "МЧ00.10 Зажим гидравлический поворотный"

МЧ00.10.00.03_Поршень.cdw
МЧ00.10.00.03_Поршень.m3d
МЧ00.10.00.04_Крышка.cdw
МЧ00.10.00.04_Крышка.m3d
МЧ00.10.00.05_Палец.cdw
МЧ00.10.00.05_Палец.m3d
МЧ00.10.00.06_Штырь.cdw
МЧ00.10.00.06_Штырь.m3d
МЧ00.10.00.07_Пружина.cdw
МЧ00.10.00.07_Пружина.m3d
МЧ00.10.00.08_Крышка.cdw
МЧ00.10.00.08_Крышка.m3d
Курсовая САПР.doc
МЧ00.10.00.00 СБ_Зажим гидравлический поворотный.a3d
МЧ00.10.00.00 СБ_Зажим гидравлический поворотный.cdw
МЧ00.10.00.00 СП_Зажим гидравлический поворотный.cdw
МЧ00.10.00.01_Корпус аксонометрия.cdw
МЧ00.10.00.01_Корпус.cdw
МЧ00.10.00.01_Корпус.m3d
МЧ00.10.00.02_Цилиндр.cdw
МЧ00.10.00.02_Цилиндр.m3d
