Стойка под манометр 789.00.000 СБ

100

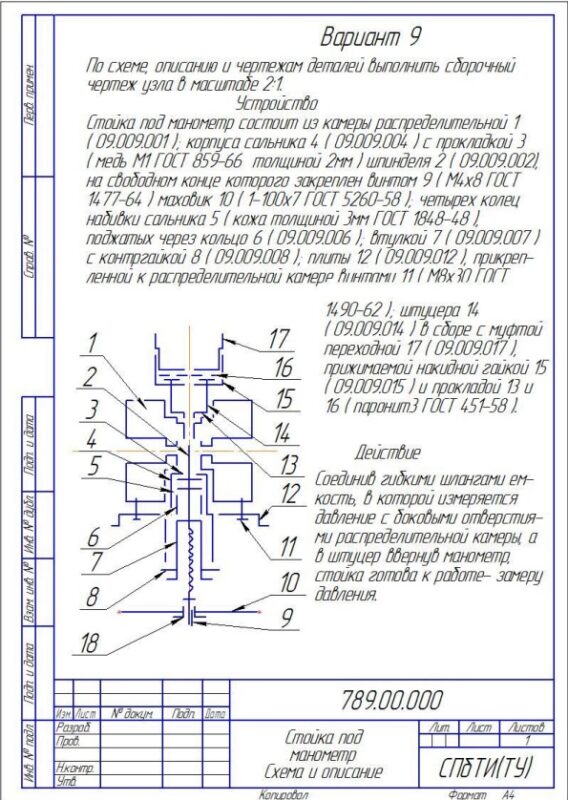

Стойка под манометр состоит из камеры распределительной; корпуса сальника с прокладкой; шпинделя, на свободном конце которого закреплен винтом маховик; четырех колец набивки сальника, поджатых через кольцо; втулкой с контргайкой; плиты, прикрепленной к распределительной камере винтами; штуцера в сборе с муфтой переходной, прижимаемой накидной гайкой и прокладкой.

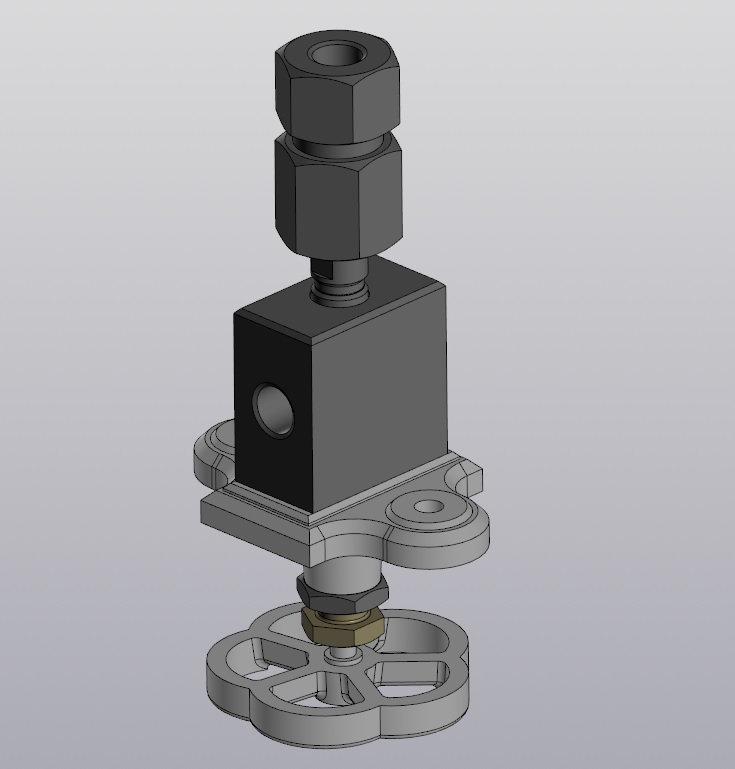

3D Модели стойка стойка под манометр

Автор

xks_21

Дата

31.12.2025

Язык

Русский

Состав

3D-cборка, Чертежи

Софт

КОМПАС-3D 23 Как открыть?
