Бета-тестирование КОМПАС-3D v19

Съёмник для выпрессовки седла клапана

Российский университет транспорта (МИИТ)
Кафедра "Машиноведение, проектирование, стандартизация, сертификация"
Москва 2015

По заданию из П. Е. Аксарин "Чертежи для деталирования" №16

Съёмник служит для выпрессовки седла клапана головки блока автомобиля МАЗ-204. Состоит из корпуса, расклинивающего конуса, цанги и нажимной гайки. Корпус устанавливается на головку блока цилиндров. Цанга с расклинивающим конусом входит в седло клапана. При перемещении конуса вверх цанга разжимается, после чего с помощью нажимной гайки седло выпрессовывается.

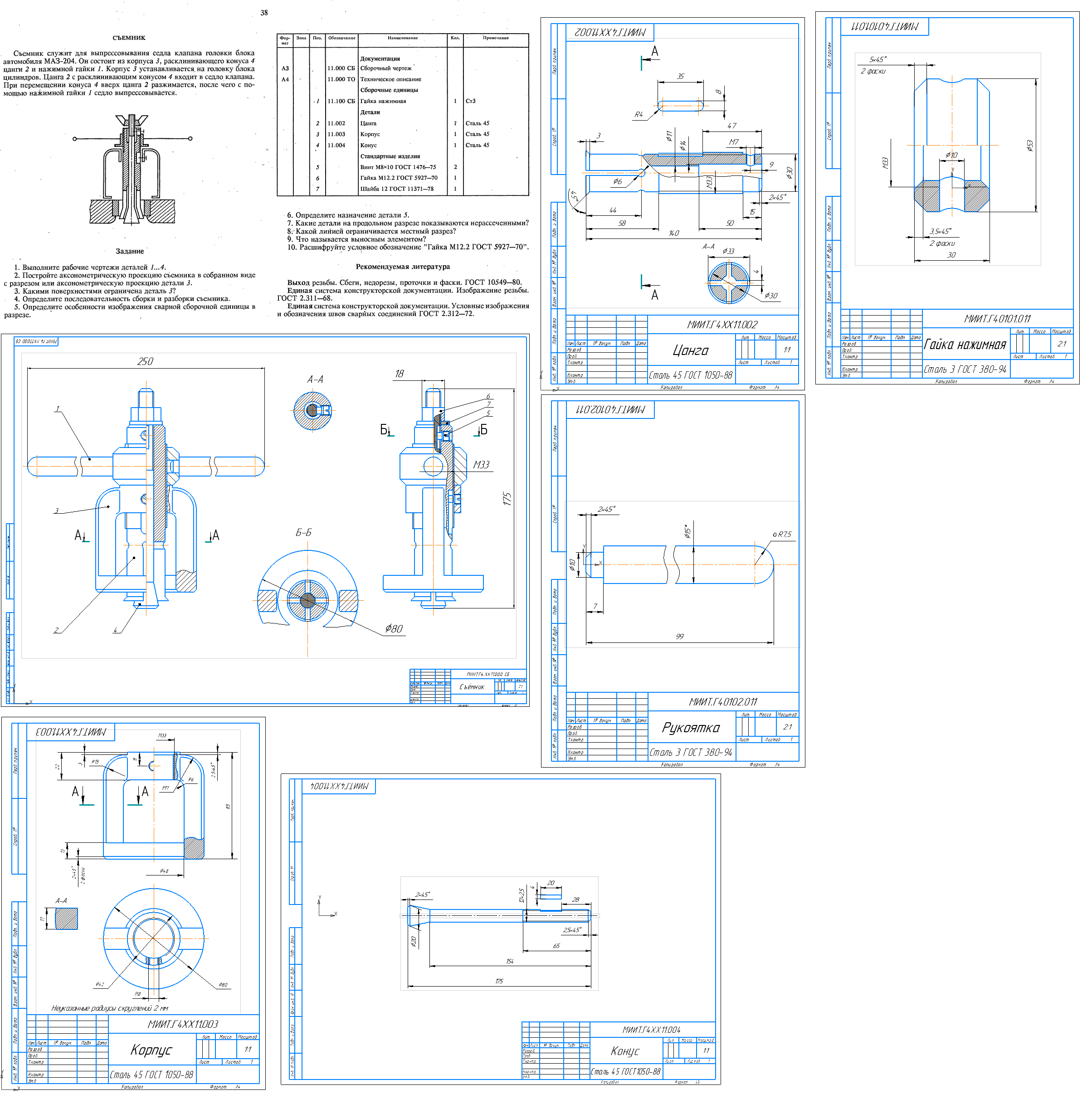

Состав: Съёмник (СБ), Деталировка (цанга, конус, рукоятка, гайка нажимная, корпус), Спецификация на нажимную гайку, Спецификация на съёмник Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Съёмник для выпрессовки седла клапана

Гайка нажимная _ МИИТ.Г40100.011 СБ.cdw
Гайка нажимная _ МИИТ.Г40100.011.spw
Гайка нажимная _ МИИТ.Г40101.011.cdw
Конус _ МИИТ.Г4ХХ11.004.cdw
Корпус _ МИИТ.Г4ХХ11.003.cdw
Рукоятка _ МИИТ.Г40102.011.cdw
Сборка.cdw
Съёмник _ МИИТ.Г4ХХ11.000.spw
Цанга _ МИИТ.Г4ХХ11.002.cdw
