Съёмник подшипника передней опоры первичного вала

Новосибирский государственный технический университет
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине «Компьютерное моделирование оснастки станций технического обслуживания»
На тему: «Съёмник подшипника передней опоры первичного вала»
Новосибирск 2015

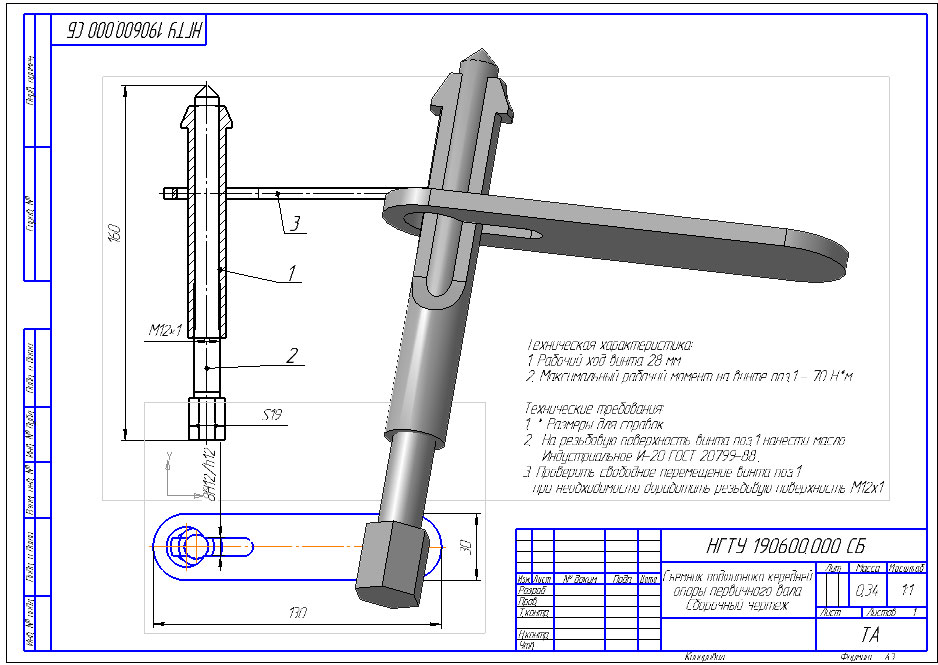

В данной работе описан съёмник подшипника передней опоры первичного вала, СБ чертеж, спецификация, модель, детали, чертежи деталей и пояснительная записка.

Техническая характеристика:
1. Рабочий ход винта 28 мм
2. Максимальный рабочий момент на винте поз.1 - 70 Н*м

При классической схеме трансмиссии (задний привод) подшипник передней опоры первичного вала коробки передач располагается в углублении коленчатого вала. Цанга 2 вставляется в подшипник, на неё одевается ключ 3 и ввертывается винт 1. Винт упирается в коленчатый вал и смещает цангу вместе с подшипником 5 влево. От вращения цанга 2 удерживается ключом 3.

Состав: Сборочный чертеж (СБ), Деталировка, 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Съёмник подшипника передней опоры первичного вала

Масштаб\Сборка.a3d
Масштаб\Винт.cdw
Масштаб\Ключ.cdw
Масштаб\Сборка.cdw
Масштаб\цанга.cdw
Масштаб\РГЗ.docx
Масштаб\винтъ.m3d
Масштаб\Ключ.m3d
Масштаб\Цанга.m3d
Масштаб\Сборка.spw
Масштаб
