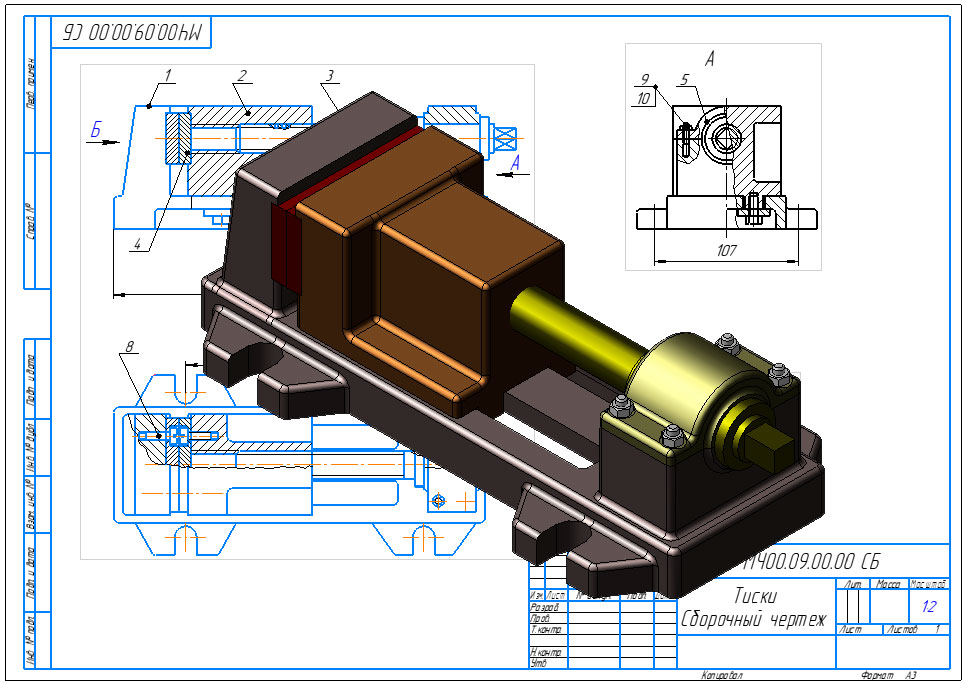

Тиски №9 МЧ00.09.000СБ

Вариант № 9 из альбома C.К. Боголюбов "Чтение и деталирование сборочных чертежей

Деталирование тисков. 3д модель с режимом разноса деталей. Так же есть чертежи.

Состав работы:
3D модели деталей и сборка (с разносом деталей):
МЧ00.09.00.00 СБ - Тиски
МЧ00.09.00.01 - Корпус
МЧ00.09.00.02 - Губка подвижная
МЧ00.09.00.03 - Винт
МЧ00.09.00.04 - Пластина
МЧ00.09.00.05 - Крышка
МЧ00.09.00.06 - Планка

Чертежи:
МЧ00.09.00.00 СБ - Тиски Сборочный чертеж, спецификация
МЧ00.09.00.01 - Корпус
МЧ00.09.00.02 - Губка подвижная
МЧ00.09.00.03 - Винт
МЧ00.09.00.04 - Пластина
МЧ00.09.00.05 - Крышка
МЧ00.09.00.06 - Планка

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 18

Файлы:
МЧ00.09.00.00 СБ _ Тиски Сборочный чертеж.cdw
МЧ00.09.00.0 _ Губка подвижная.m3d
МЧ00.09.00.01 _ Корпус.cdw
МЧ00.09.00.01 _ Корпус.m3d
МЧ00.09.00.02 _ Губка подвижная.cdw
МЧ00.09.00.02 _ Губка подвижная.m3d
МЧ00.09.00.03 _ Винт.cdw
МЧ00.09.00.03 _ Винт.m3d
МЧ00.09.00.04 _ Пластина.cdw
МЧ00.09.00.04 _ Пластина.m3d
МЧ00.09.00.05 _ Крышка.cdw
МЧ00.09.00.05 _ Крышка.m3d
МЧ00.09.00.06 _ Планка.cdw
МЧ00.09.00.06 _ Планка.m3d
Спецификация.spw
МЧ00.09.00.00 _ Тиски.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
