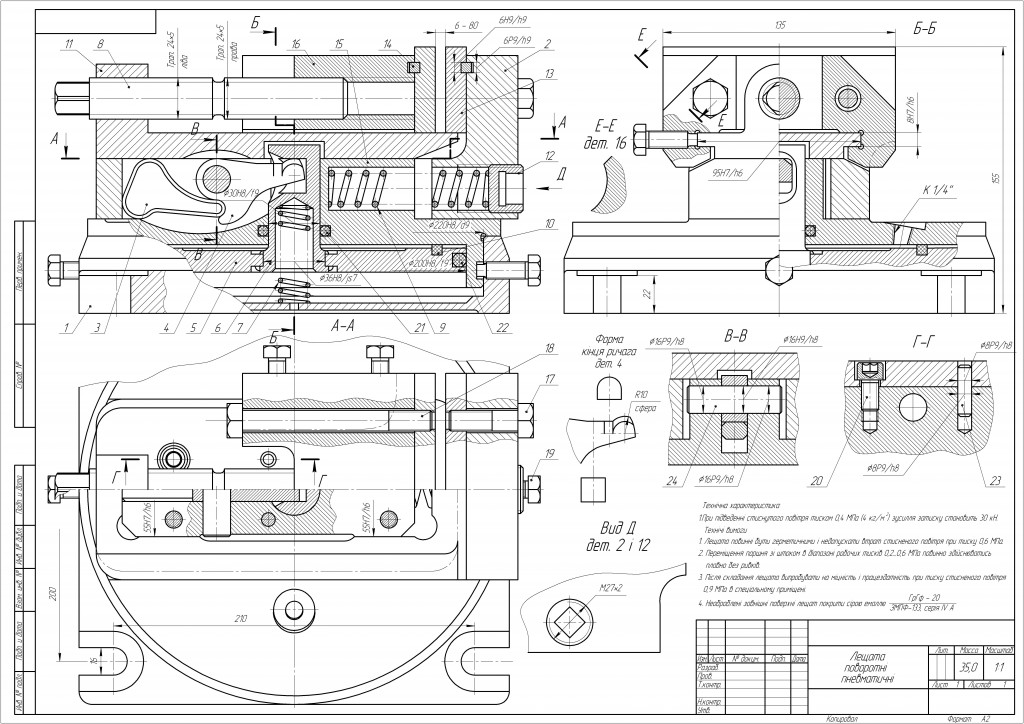

Тиски поворотные пневматические

Тиски поворотные пневматические предназначены для закрепления различных деталей при их обработке. Они являются универсальными, так как с помощью их можно закреплять заготовки различной толщины (от 6 до 80 мм).

Технічна характеристика:
1.При підведенні стиснутого повітря тиском 0,4 МПа (4 кг/м ) зусилля затиску становить 30 кН.
Технiчi вимоги
1. Лещата повинні бути герметичними і недопускати втрат стисненого повітря при тиску 0,6 МПа.
2. Переміщення поршня зі штоком в діапазоні робочих тисків 0,2...0,6 МПа повинно здійснюватись плавно без ривків.
3. Після складання лещата випробувати на міцність і працездатність при тиску стисненого повітря 0,9 МПа в спеціальному приміщені.
4. Необроблені зовнішні поверхні лещат покрити сірою емаллю

Состав: Сборочный чертеж, спецификацыя Язык документа

Софт: Компас v12, cdw

Файлы:

Специф_лещата поворотни пневмотични 1.cdw
Специф_лещата поворотни пневмотични 2.cdw
Лещата повор пневмотичн_СК.cdw
