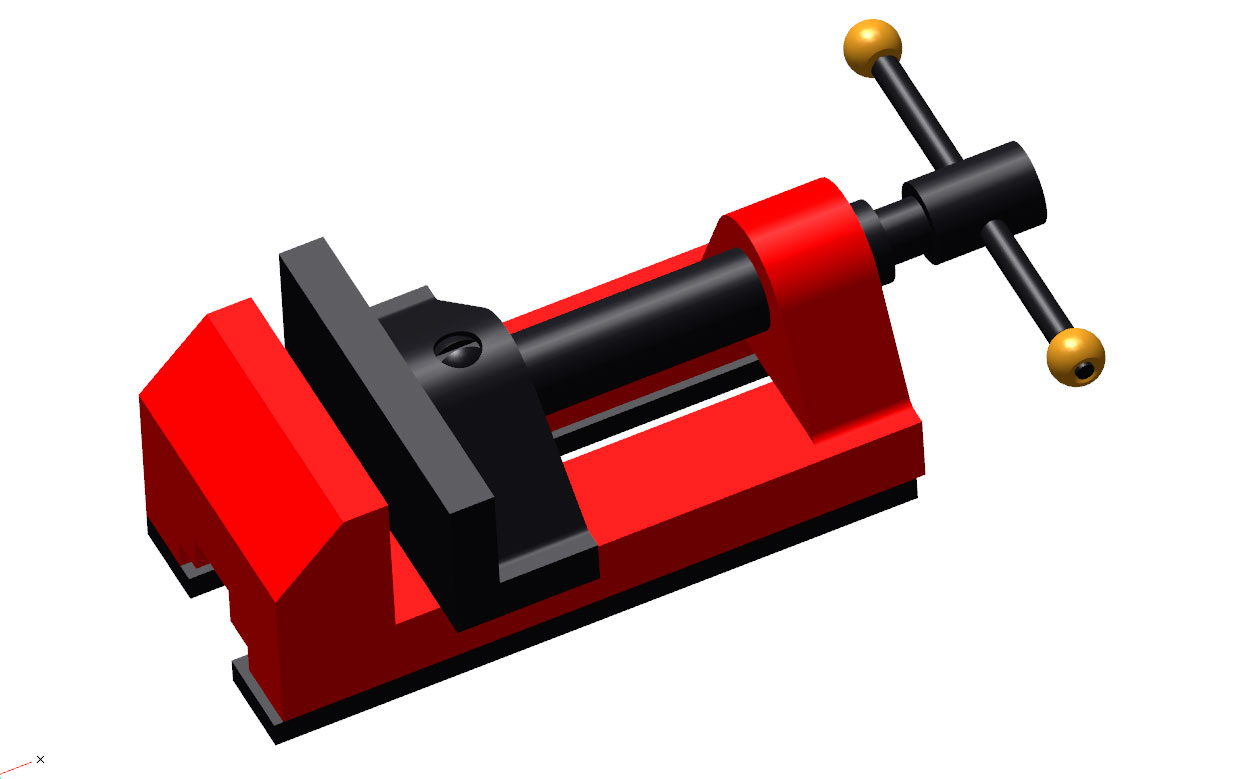

Тисы слесарные 9 вариант

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Кафедра «Турбины и двигатели»

Курсовой проект по дисциплине "Системы автоматического проектирования в энергетическом машиностроении" »
Исходные данные на проектирование выдавалась преподавателем вариант 9!!! Выбор размеров произвольный "Тисы слесарные". Оформление свободное, производится описание последовательности построения 3д модели.
Процесс параметрического моделирования изделия в Creo Parametric включает следующие шаги:
1. Моделирование деталей;
2. Сборка всех деталей.
Тиски – это механическое устройство, с помощью которого обеспечивается надежная фиксация заготовок для их обработки. Они применяются в слесарном и столярном деле. Инструмент изготовляется из металла или дерева. Он бывает как компактным, так и массивным, что обусловлено его предназначением. С помощью тисков можно обеспечить жесткий временный крепеж для обработки деталей при пилении, сверлении или строгании.

Содержание
ВВЕДЕНИЕ 3
1. Создание Base geometry 4
2. Создание детали Vice Jaw 17
3. Создание Clamping plate 23
4. Создание Oval Fillister 25
5. Создание Set Screw 1 28
6. Создание Set Screw 2 29
7. Создание Base plate 30
8. Создание Jaw Screw 32
9. Создание Screw Bar 34
10. Создание Bar Globes 35
11. Сборка 36
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 40
