Цилиндр гидравлический МЧ00.26

БрГТУ, начертательной геометрии, инженерная графика, эскизы и 3Д моделирование, 2018

Гидравлический цилиндр является основным звеном гидроприводов.

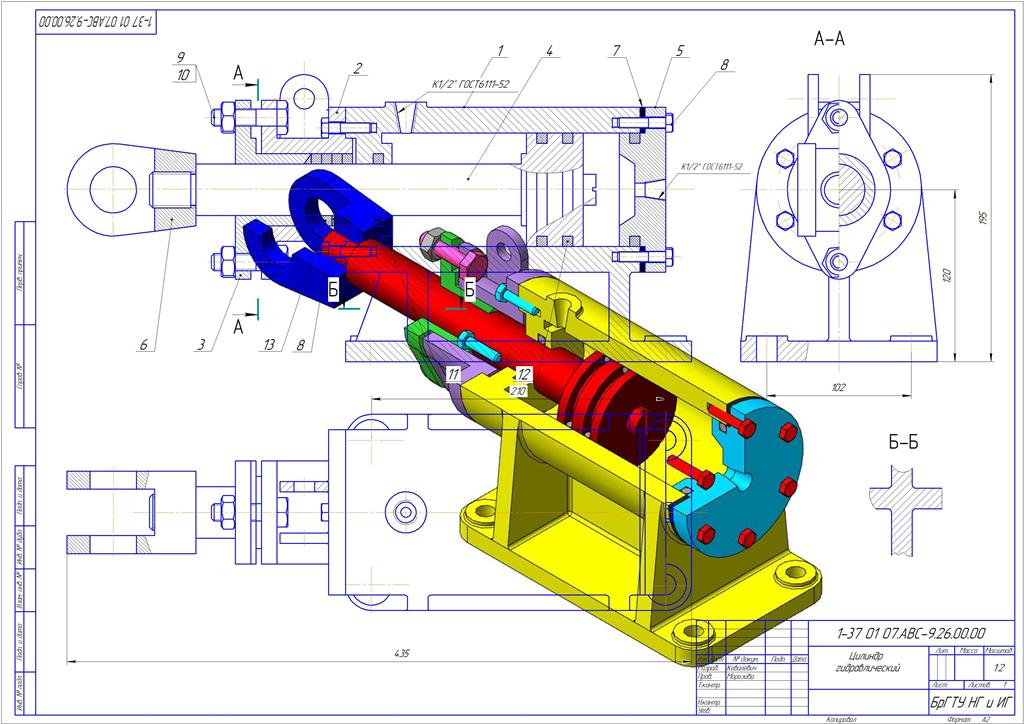

Гидравлический цилиндр состоит из корпуса поз. 1 и поршня поз. 4. Поршень движется в цилиндре под давлением масла, которое подается в цилиндр через резьбовые отверстия деталей поз. 1 и поз. 5. Последовательное переключение подачи масла производится при помощи золотника (на чертеже не показан).
Шток поршня поз. 4 соединен с вилкой поз. 6. Вилка присоединяется к звену механизма, которому поршень сообщает требуемое возвратно-поступательное движение. Уплотнение поршня, штока поршня, а также корпуса обеспечивается уплотнительными кольцами поз. 11, 12, 13 и прокладкой поз. 7.

Состав: Гидравлический цилиндр: сборка 3D,корпус 3D, кольцо 3D,стакан 3D, фланец 3D , поршень 3D, кришка 3D,вилка 3D, прокладка 3D, Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Просмотр файлов
вилка.cdw
Корпус.cdw
крышка.cdw
поршень.cdw
Прокладка.cdw
Сборка.cdw
Стакан.cdw
фланец.cdw
Сборка.a3d
кольцо 11.m3d
кольцо 12.m3d
МЧ00.26.00.01 - Корпус.m3d
МЧ00.26.00.02 - Стакан.m3d
МЧ00.26.00.03 - Фланец.m3d
МЧ00.26.00.04 - Поршень.m3d
МЧ00.26.00.05 - Кришка.m3d
МЧ00.26.00.06 - Вилка.m3d
МЧ00.26.00.07. - Прокладка.m3d
Сборка.spw
