Конкурс асов 3D-моделирования

Цилиндр гидравлический, Задание №23

Приднестровский Государственный Университет им. Т.Г. Шевченко
Кафедра «эксплуатации и ремонта МТП.
Контрольная работа по дисциплине: «Прикладная программа КОМПАС»

Гидроцилиндр может применяться в механизмах привода и управления рабочими органами подвесного оборудования и зажимных устройствах. Гидроцилиндр обеспечивает быстроту действия и дистанционное управление механизмом.

Задание №23, Чтение и деталирование чертежей общего вида. Составители: ЕРМАЧЕНКО Татьяна Петровна, ХОЛМАНОВА Вера Ивановна, КОРШУНОВ Дмитрий Александрович

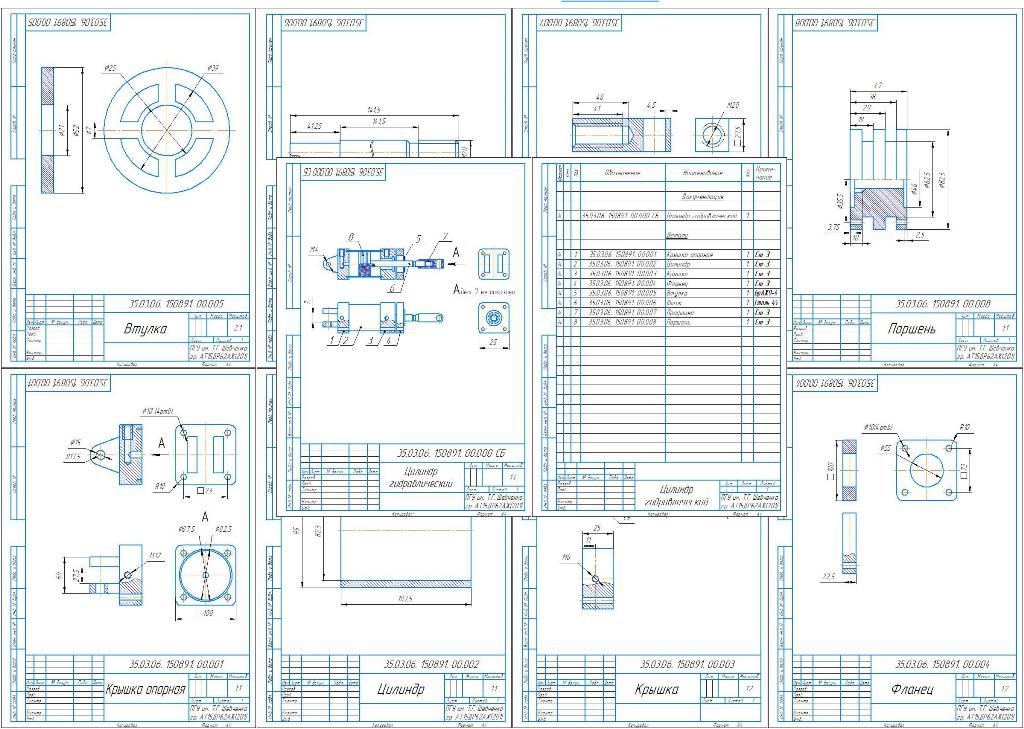

Состав: Цилиндр гидравлический (СБ), Деталировка (Крышка опорная, Цилиндр, Крышка, Фланец, Втулка, Шток, Проушина, Поршень), Спецификация. Язык документа

Софт: КОМПАС-3D 16.1.3

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Цилиндр гидравлический, Задание №23

1.cdw
2.cdw
3.cdw
4.cdw
5.cdw
6.cdw
7.cdw
8.cdw
Сборка.cdw
Спецификация.cdw
