Цилиндр сцепления 69.000 СБ

183

11773

Ярославский государственный технический университет
Кафедра начертательной геометрий
По дисциплине инженерной графики
Ярославль 2016

При нажатии на педаль усилие через шток передается в главный цилиндр привода сцепления. Он воспринимает это усилие, а затем через систему трубок и шлангов передает его на рабочий цилиндр сцепления. Последний через вилку сцепления и выжимной подшипник отключает трансмиссию от двигателя.

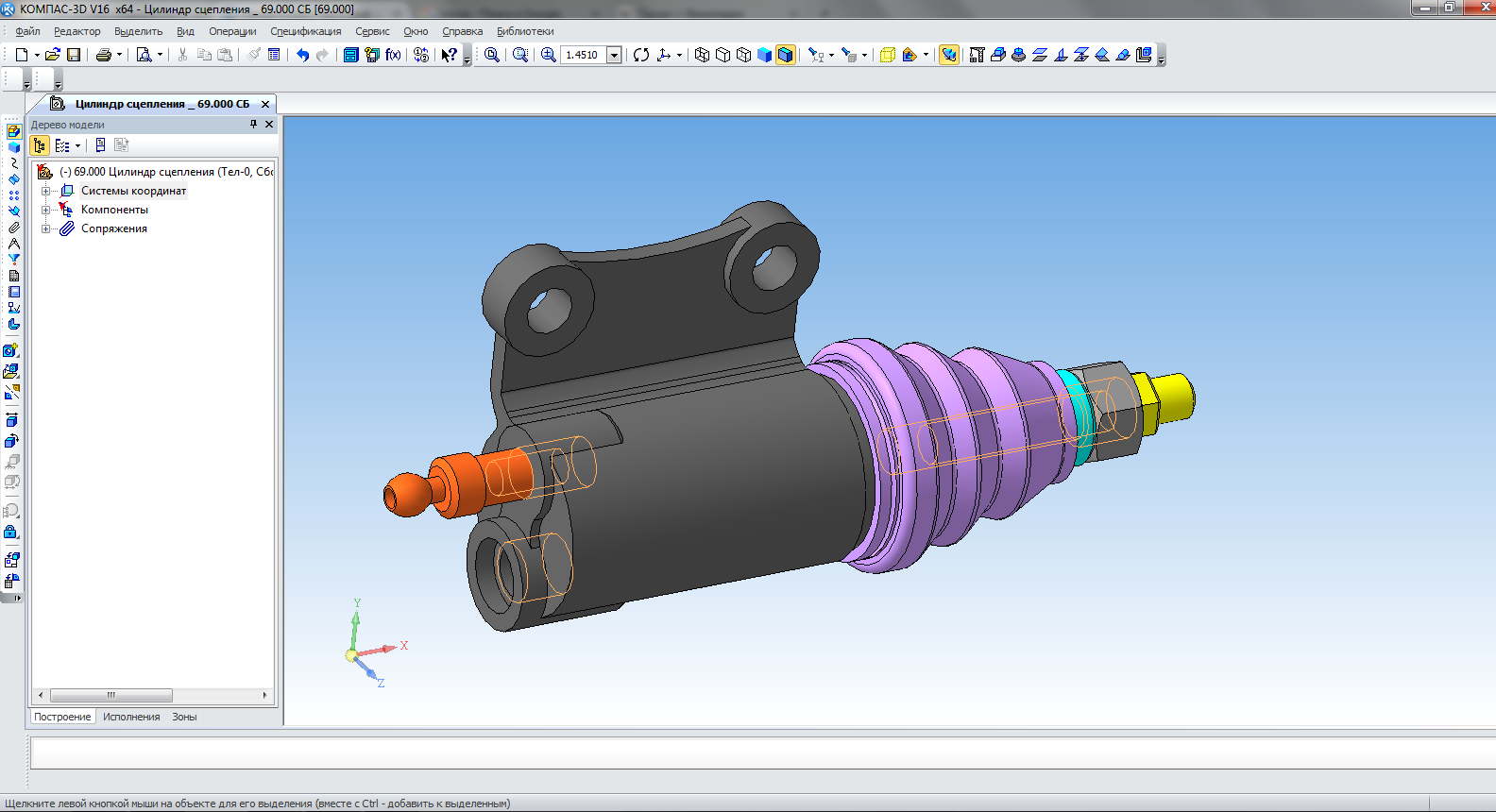

Цилиндр сцепления - индивидуальное задание из книги: Аксарин П.Е. Чертежи для деталирования. Задание по чертежу 69.000 СБ Цилиндр сцепления

69.000 СБ Аксарин Сцепление Цилиндр

Автор

Михаил Седов

Дата

25.04.2016

Язык

Русский

Состав

Сборка, Сборочный чертеж (СБ), Спецификация

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Цилиндр сцепления
- Цилиндр сцепления _ 69.000 СБ.cdw
- Шток _ 69.004.m3d
- Манжета уплотнительная _ 69.006.m3d
- Колпак защитный _ 69.007.m3d
- Поршень _ 69.002.m3d
- Кольцо стопорное _ 69.008.m3d
- Цилиндр сцепления _ 69.000 СБ.a3d
- Корпус _ 69.001.m3d
- Клапан перепускной _ 69.005.m3d
- Цилиндр сцепления _ 69.000.spw
- Толкатель _ 69.003.m3d
