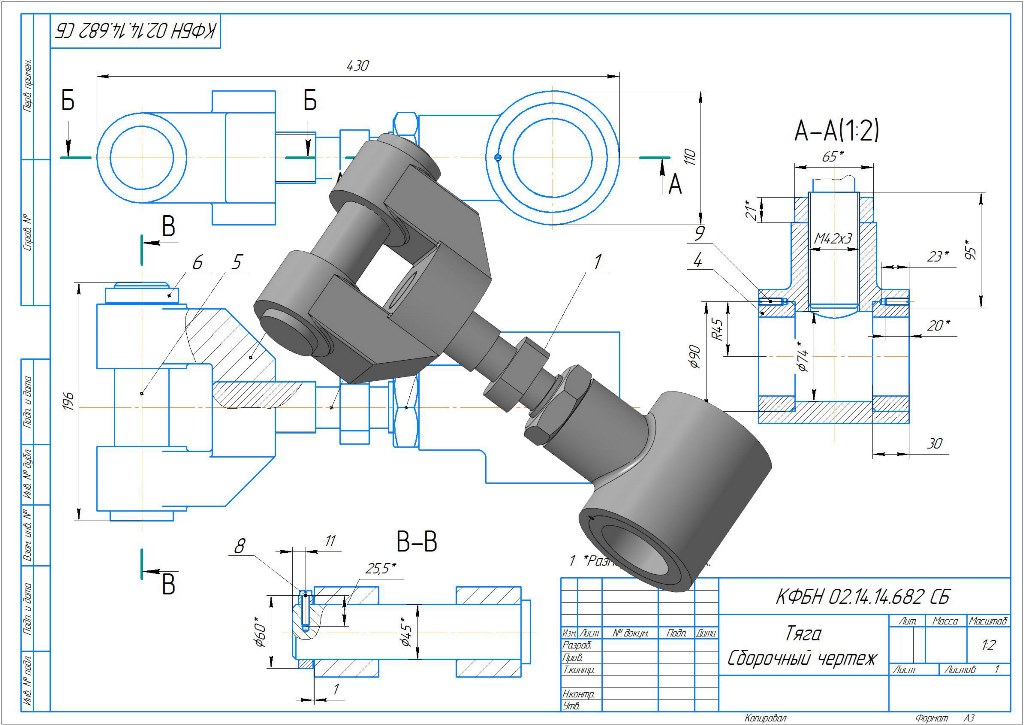

Тяга соединительная (модель и сборочный чертеж)

Саратовский государственный технический университет.
Кафедра СДМ (Строительно-дорожные машины).
Практическая работа. Дисциплина: "Инженерная графика и компьютерное моделирование".
Тема: "Разработка 3D-модели, деталировки и сборочного чертежа тяги".
Вариант в ведомости - 4.
Выдана в I семестре учебного года 2021-2022.

Исходные данные - условная схема узла с габаритными размерами и перечнем деталей и стандартных изделий для разработки.
Вариант из списка заданий - №4. Задание на разработку не сохранилось.
Отчетность состоит из готовых скриншотов и личной демонстрации 3D-модели преподавателю, а также из деталировки (в том числе стандартных изделий), сборочного чертежа узла и спецификации.
