Сибирский Федеральный университет, Политехнический институт, Кафедра транспорта, начертательная геометрия. Ни альбома ни методички. Просто задания выданные преподавателем

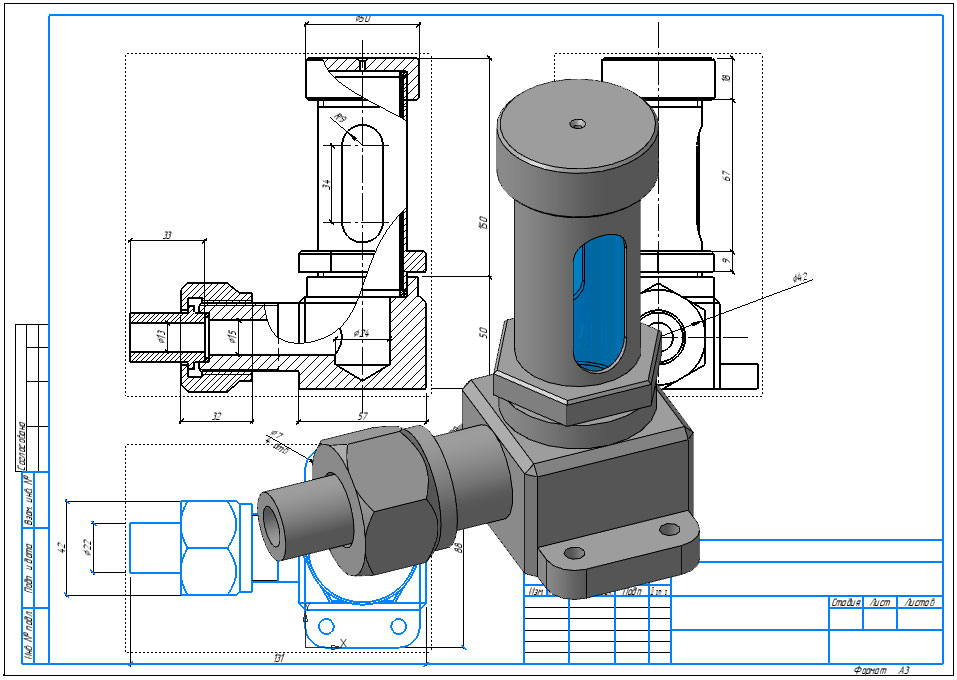

Указатель уровня жидкости построен по принципу сообщающихся сосудов и позволяет контролировать уровень жид- кости при проведении опытов на установке. Крепление указателя на кронштейн- не и отвод с помощью гибкого шланга Позволяют устанавливать различные уровни- ни жидкости в установке. В основу конструкции указателя положена конструкция стандартного маслоуказателя


Сообщить о проблеме
Дата
23.03.2018
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ), Деталировка
Софт
КОМПАС-3D 17 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
  • icon-Гайка накид.m3d Гайка накид.m3d
  • icon-Корпус.m3d Корпус.m3d
  • icon-Крышка.m3d Крышка.m3d
  • icon-Патрубок.m3d Патрубок.m3d
  • icon-Прокладка.m3d Прокладка.m3d
  • icon-Прокладка рез.m3d Прокладка рез.m3d
  • icon-Сборка.a3d Сборка.a3d
  • icon-Трубка стекл.m3d Трубка стекл.m3d
  • icon-Чертеж гайки накид.cdw Чертеж гайки накид.cdw
  • icon-Чертеж корпуса.cdw Чертеж корпуса.cdw
  • icon-Чертеж крышки.cdw Чертеж крышки.cdw
  • icon-Чертеж патрубка.cdw Чертеж патрубка.cdw
  • icon-Чертеж прокладки.cdw Чертеж прокладки.cdw
  • icon-Чертеж прокладки рез.cdw Чертеж прокладки рез.cdw
  • icon-Чертеж сборки.cdw Чертеж сборки.cdw
  • icon-Чертеж стакана.cdw Чертеж стакана.cdw
  • icon-Чертеж трубки стекл.cdw Чертеж трубки стекл.cdw
  • icon-стакан.m3d стакан.m3d
