КОМПАС 3D 18

Устройство тракового транспортёра

Нижегородский государственный технический университет им. Р.Е. Алексеева
Кафедра: "Инженерная графика"
Курсовой проект по дисциплине "Компьютерная графика"
На тему: "Деталирование сборочного чертежа НГТУ. ИГ 0853. 000СБ «Устройство к траковому транспортеру». Создание твердотельных моделей"

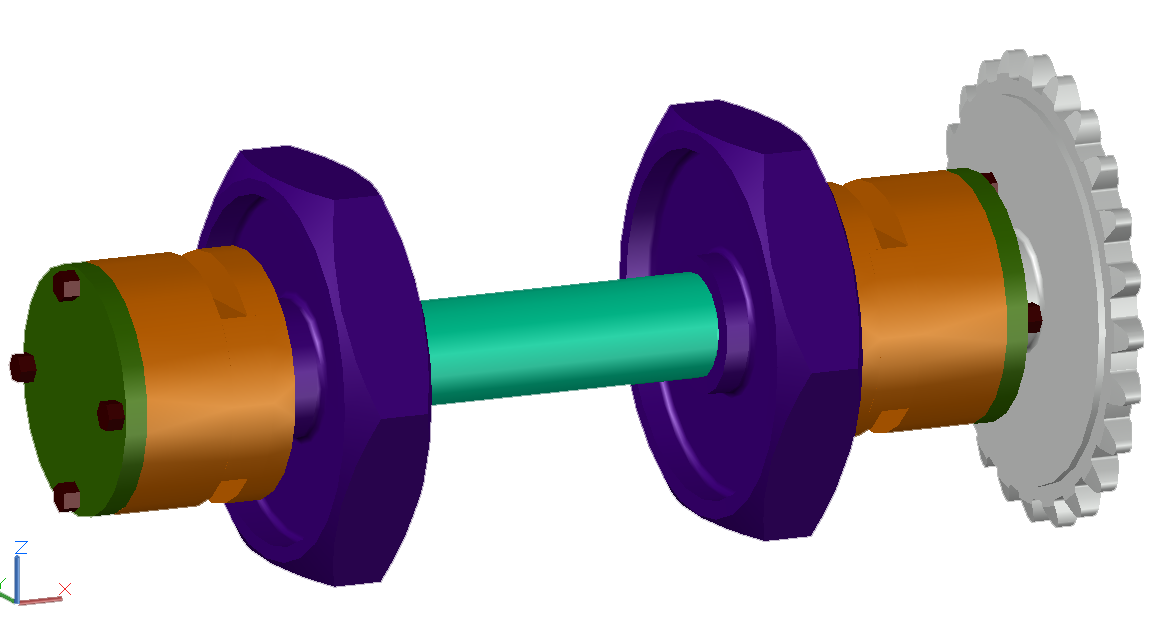

Сборочный чертеж изделия «Устройство к траковому транспортеру» содержит три изображения, дающих представление об устройстве изделия.
Исходные данные к курсовой работе:
Сборочный чертеж устройства к траковому транспортеру. Перечень деталей, входящих в сборку. Описание изделия.

Содержание расчетно–пояснительной записки
1 Описание сборочного чертежа;
2 Алгоритм создания твердотельной модели корпуса;
3 Твердотельные модели деталей;

5. Перечень графического материала
5.1 Рабочие чертежи деталей (поз. 1, поз. 2, поз. 3, поз. 5);
5.2 Спецификация;

Состав: Корпус, крышка, шестигранник, сборочный чертеж, специфицация, расчетно–пояснительная записка Язык документа
