УрГУПС
Кафедра графики
Начертательная геометрия. Инженерная графика.
"Деталирование СБ"
Екатеринбург 2002

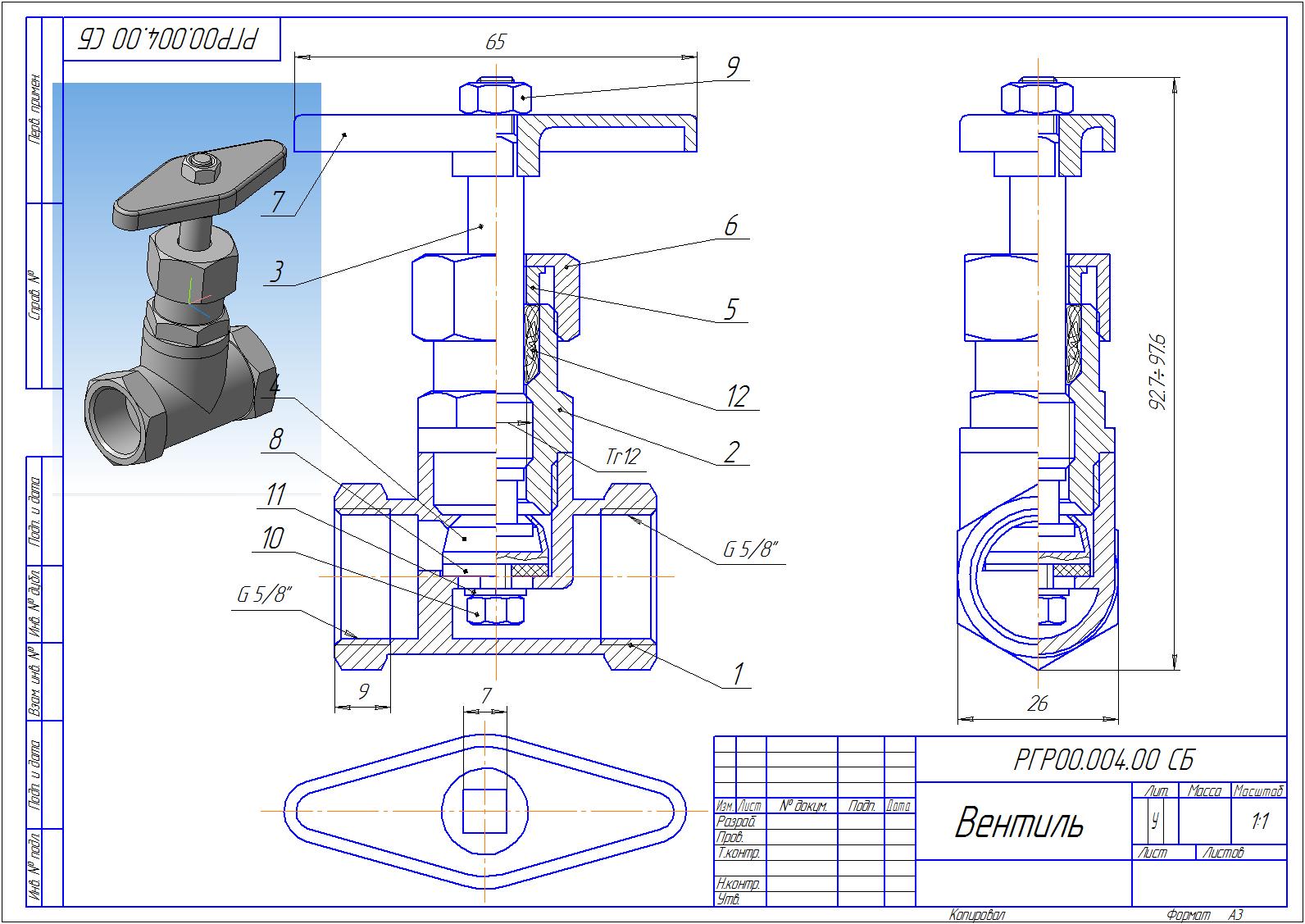

Вентиль(кран водопроводный) предназначен для пропускания жидкости. Сборка включает в себя следующие детали: корпус вентиля, корпус кранбуксы, шток, клапан,гайка сальника, сальница, штурвал, прокладка. Имеется чертеж сборки и спецификация.
Bash93
Вентиль (СБ).cdw
Вентиль (СП).spw
Вентиль.a3d
Гайка сальника.m3d
Клапан.m3d
Корпус вентиля.m3d
Корпус кранбуксы.m3d
Прокладка.m3d
Сальник.m3d
Сальница.m3d
Шток.m3d
Шток с клапаном.a3d
Штурвал.m3d
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Ринат Гафуров
на сборочном чертеже вид сверху не тот, нет корпуса, гайки, штока
И корпуса вентиля не видно, потому что это не вид сверху а деталь позиция 7 штурвал.
Если Вам нужен вид сверху, откройте 3D сборку, управление, создать чертеж по модели, выберите вид сверху - готово.
Классный сайт и работы качественно сделаны
Ваша работа очень сильно помогла мне в подготовке к экзамену:)
