Вентиль МЧ00.60

кафедра "Детали машин"
по дисциплине "Инженерная графика"
задание МЧ Вентиль вариант 60 по книге Боголюбова
Пенза 2013

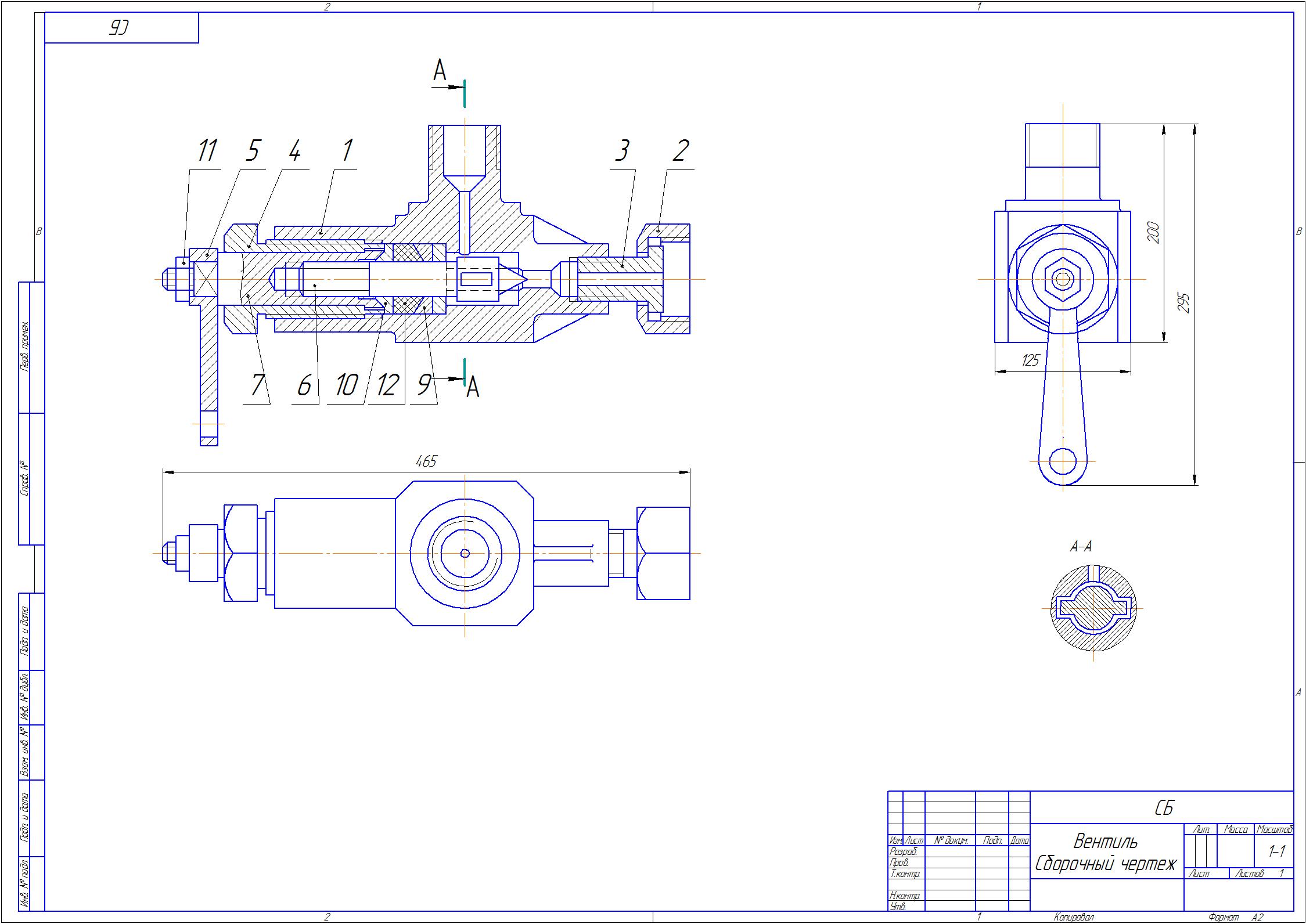

Сборочный чертеж вентиля состоящего из 12 позиций. Третье задание по Инженерной графике. Состоит из листа А2 с чертежом вентиля и спецификации.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
Вентиль.cdw
⨫ (ᯥ䨪).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
