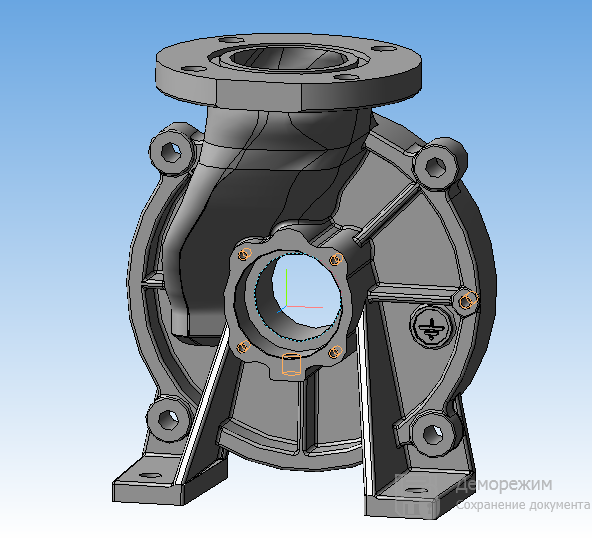

Всасывающая секция насоса ВС-80.1

Деталь "Секція всмоктувальна", виготовляється з алюмінієвого сплаву Ак5м4 ГОСТ 1583-89, й призначена для тангенціального підведення рідини до колеса та базування різних деталей насоса, що входять у його конструкцію, щодо її поверхонь. Деталь має складну зовнішню поверхню, яка є поєднанням плоских поверхонь і поверхонь обертання. Для закріплення деталі у вузлі передбачені кріпильні отвори.

Состав: Сборочный чертеж (СБ), 3D Деталь, Блок-схема алгоритма построения 3D модели Язык документа

Софт: КОМПАС-3D V 15

Файлы:
Новая папка\~$Розділ---4.1.doc
Новая папка\Лист 1.cdw
Новая папка\Лист 2.cdw
Новая папка\Лист 3.cdw
Новая папка\Насос ВС-80.1 вигляд з заду.jpg
Новая папка\Насос ВС-80.1 розріз.jpg
Новая папка\Насос ВС-80.1 розріз.m3d
Новая папка\Насос ВС-80.1.jpg
Новая папка\Насос ВС-80.1.m3d
Новая папка\Фрагмент 1.frw
Новая папка\Фрагмент 2.frw
Новая папка\Фрагмент 3.frw
Новая папка
