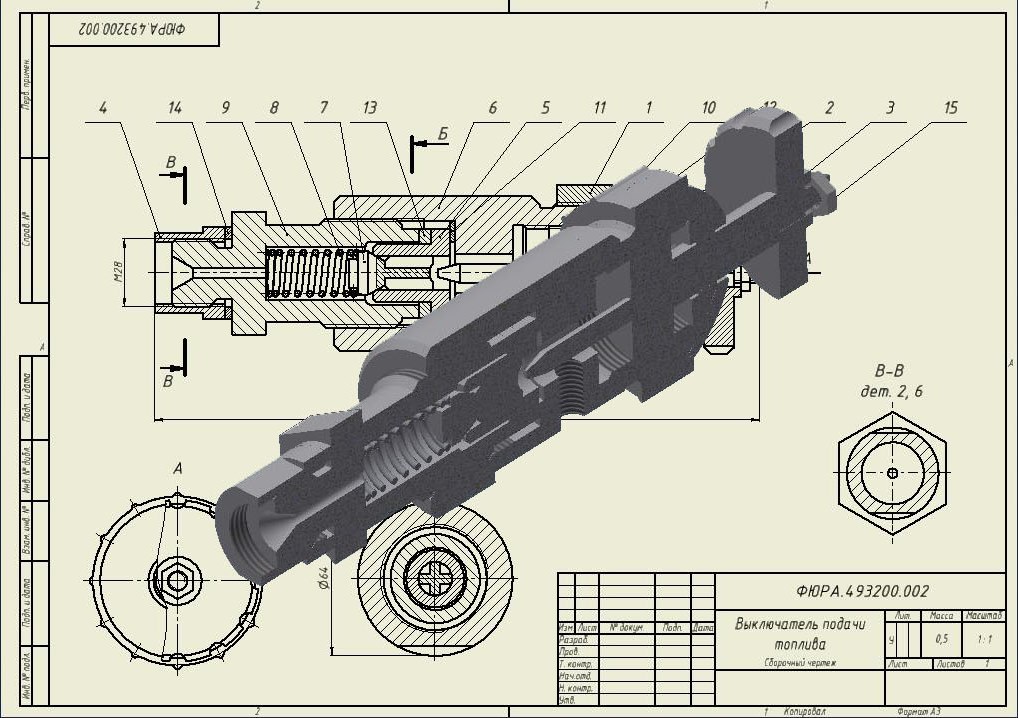

Выключатель подачи топлива из альбома сборочных чертежей С.К. Боголюбова (МЧ00.02.00.00 СБ). При разработке учитывались размеры на чертеже. Работа выполнена в Autodesk Inventor 2017. К моделям представлен сборочный чертеж необходимыми видами, позиционными обозначениями, спецификация в формате .xls
