Задание для студентов заочников БГАТУ по дисциплине «Начертательная геометрия и инженерная графика»

Задание для студентов заочной формы обучения факультета механизации по дисциплине «Начертательная геометрия и инженерная графика»
Учреждение образования: «Белорусский государственный аграрный технический университет»
Специальность: "Ремонтно-обслуживающее производство в сельском хозяйстве"

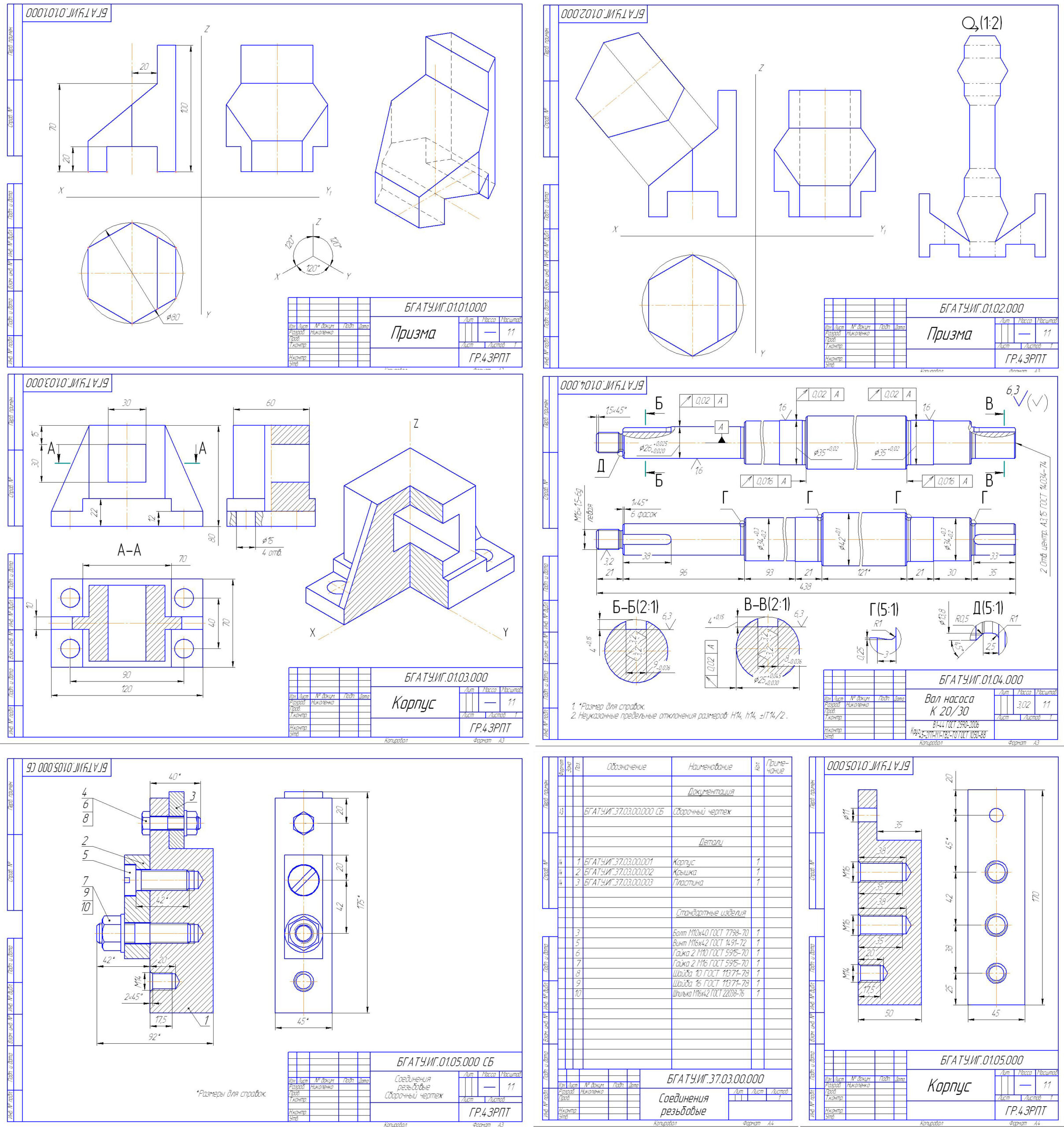

1. Выполнить проекционный комплексный чертеж и аксонометрию призмы (формат АЗ, масштаб 1:1).
2. Найти натуральную величину наклонного сечения способами вращения и заменой плоскостей
проекций, построить полную развертку заданной призмы (формат АЗ, масштаб 1:2).
3. Построить третий вид корпуса, выполнить на каждом виде простой разрез, проставить размеры,
построить аксонометрию с четвертным вырезом (формат АЗ).
4. Выполнить эскиз детали типа «вал», «штуцер» или «крышка» (на выбор).
5. Вычертить исходные данные со спецификацией задания «Резьбовые соединения. Сборочный чертеж».

Состав: 3D модели, 2D чертежи, спецификация Язык документа

Софт: КОМПАС-3D 13 sp1

Каталог / Начертательная геометрия и Инженерная графика / Задание для студентов заочников БГАТУ по дисциплине «Начертательная геометрия и инженерная графика»

Просмотр файлов
Задание 1 чистовой.cdw
Задание 2 чистовой.cdw
Задание 3 чистовой.cdw
Задание 4 чистовой.cdw
Задание 5 корпус.cdw
Задание 5 крышка.cdw
Задание 5 пластина.cdw
Задание 5 Соединения резьбовые Сборочный чертеж.cdw
Образец оформления задания №5.docx
Вал насоса К 20-30.m3d
Корпус.m3d
Корпус с четвертным вырезом.m3d
Призма 1.m3d
Министерство сельского хозяйства и продовольствия РБ.pdf
Задание 5 Спецификация.spw
