Сибирский Федеральный Университет
Институт нефти и газа Кафедра НГЧ
Курсовой проект по дисциплине "Начертательная геометрия и инженерная графика"
На тему: "Затяжная машинка"
Красноярск 2011

Техническое задание

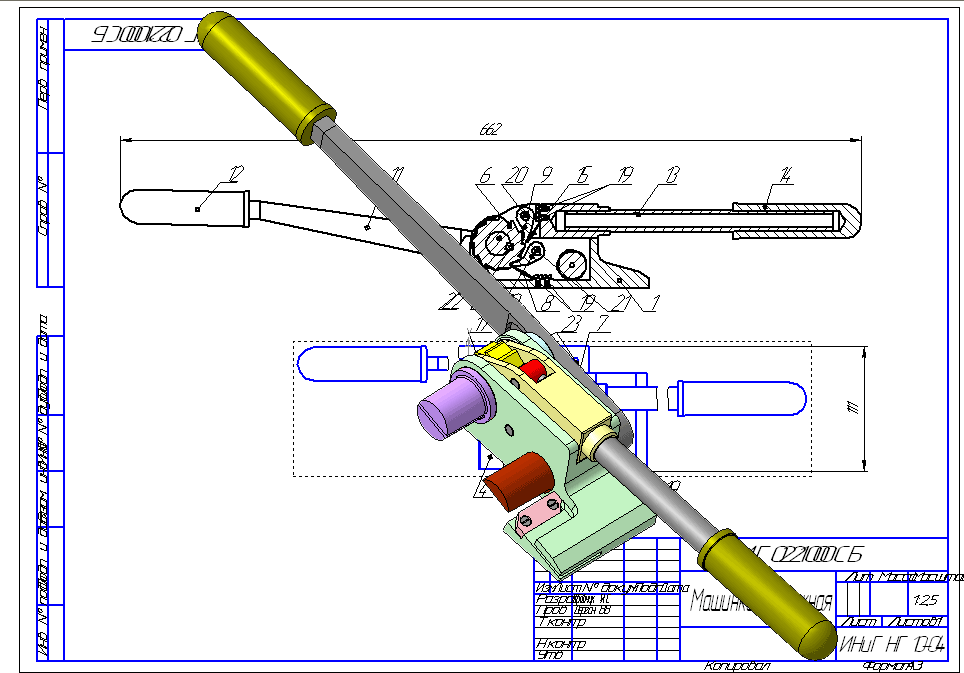

По схеме с описанием и рабочим чертежам деталей выполнить сборочный чертеж ИГ.02.21.000СБ чертеж вида общего ИГ.02.21.000ВО машинки затяжной. Машинка работает следующим образом. Упаковочную ленту толщиной 0,8-1,5 мм и шириной 25-33 мм вставляют в прорезь корпуса высотой 2,5 мм и протягивают в прорезь валика 7. Нож 4 рычагом 10 поворачивают так, чтобы он не мешал продергиванию ленты через прорезь валика. При повороте рычага 15 вверх собачка 12, укрепленная на конусе рычага, скользит по зубьям храпового колеса 11. При повороте рычага вниз собачка поворачивает храповое колесо, а следовательно, и валик 7, натягивающий на себя упаковочную ленту. В валике 7 и ноже 4 сделаны внутри отверстия, через которые подается смазка на трущиеся поверхности. Ленту отрезают ножами 2 и 4, для чего поворачивают рычаг 10.



Автор
Kravchuk_I_S
Дата
13.01.2014
Язык
Русский
Состав
Вид общий (ВО), Сборочный чертеж (СБ), Спецификация, 3D Сборка
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • Оформление папки
    • Титульник.docx
    • Схема с описанием.docx
    • Техническое задание, список литературы, содержание.docx
  • Затяжная машинка
    • Валик.m3d
    • Втулка2.m3d
    • Колесо храповое.m3d
    • Корпус.m3d
    • Нож.m3d
    • Втулка1.m3d
    • Корпус рычага.m3d
    • Корпус.cdw
    • Рукоятка12.m3d
    • Рукоятка18.m3d
    • Кольцо20.m3d
    • Пружина2.m3d
    • Затяжная машинка.cdw
    • шпонка.m3d
    • Собачка.m3d
    • Пружина.m3d
    • Рычаг1.m3d
    • Затяжная машинка.a3d
    • Нож2.m3d
    • Рычаг2.m3d
  • 1
    • Чертеж вида общего.cdw
    • Сборочный чертеж.cdw
    • Спецификация.spw
