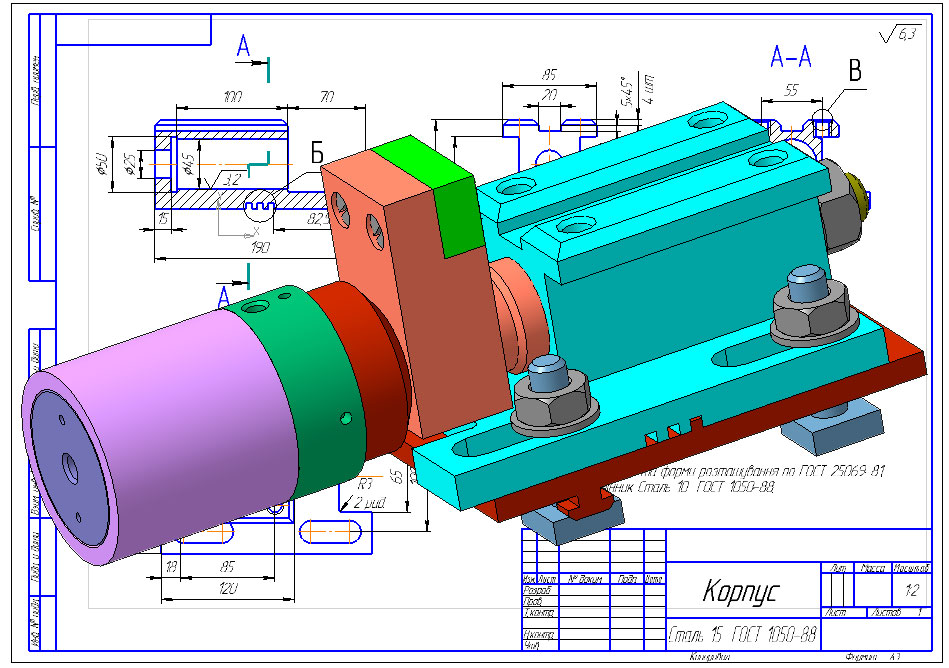

Зажим гидравлический альбом Боголюбова

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Боголюбов С.К. Чтение и деталирование сборочных чертежей. Альбом. задание Чертёж МЧ00.44.00.00.СБ
Гидравлический зажим одностороннего действия предназначен для закрепления обрабатываемой детали.
Зажим устанавливают в поперечный паз стола станка при помощи нижнего выступа плиты поз. 3 и закрепляют четырьмя болтами поз. 12. Зажим устанавливают в одно из трех фиксируемых положений (верхний выступ в плите поз. 8 соответственно входит в одну из трех канавок в корпусе поз. 4) перпендикулярно станочным пазам, что обеспечивает его неподвижность при большом зажимном усилии.
В корпусе поз. 4 расположен зажим поз. 1, соединенный с винтом поз. 2 и поршнем поз. 11 гидроцилиндра. К резьбовому отверстию крышки поз. 7 присоединяют гибкий шланг системы. Под давлением масла поршень перемещается влево, действуя на зажим поз. 1, который закрепляет обрабатываемую, деталь. В исходное положение зажим возвращает пружина поз. 14. Уплотнительные кольца поз. 17,18, 19 обеспечивают герметичность гидроцилиндра.

Состав: Деталировка, спецификация, 3D Сборка, 3D-модели деталей Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Зажим гидравлический альбом Боголюбова

3D/
3D/~$астина.m3~
3D/~$Болт.m3~
3D/~$Винт.m3~
3D/~$Гайка.m3~
3D/~$Зажим.m3~
3D/~$илиндр.m3~
3D/~$йба 20.m3~
3D/~$йба 21.m3~
3D/~$йка большая.m3~
3D/~$йка маленькая.m3~
3D/~$Корпус.m3~
3D/~$Крышка.m3~
3D/~$льцо большое.m3~
3D/~$льцо маленькое.m3~
3D/~$льцо среднее.m3~
3D/~$оршень.m3~
3D/~$Плита.m3~
3D/~$ружина.m3~
3D/~$ужина 2.m3~
3D/~$Шток.m3~
3D/~$ышка 2.m3~
3D/Болт.m3d
3D/Винт.m3d
3D/Гайка большая.m3d
3D/Гайка маленькая.m3d
3D/Гайка.m3d
3D/Зажим.m3d
3D/Кольцо большое.m3d
3D/Кольцо маленькое.m3d
3D/Кольцо среднее.m3d
3D/Корпус.m3d
3D/Крышка 2.m3d
3D/Крышка.m3d
3D/Пластина.m3d
3D/Плита.m3d
3D/Поршень.m3d
3D/Пружина 2.m3d
3D/Пружина.m3d
3D/Сборка.a3d
3D/Цилиндр.m3d
3D/Шайба 20.m3d
3D/Шайба 21.m3d
3D/Шток.m3d
2D/
2D/Болт М18.cdw
2D/Гайка.cdw
2D/Зажим.cdw
2D/Корпус.cdw
2D/Крышка 2.cdw
2D/Крышка.cdw
2D/Пластина.cdw
2D/Плита.cdw
2D/Поршень.cdw
2D/Пружина 2.cdw
2D/Пружина.cdw
2D/Спецификация.spw
2D/Цилиндр.cdw
2D/Шток.cdw
